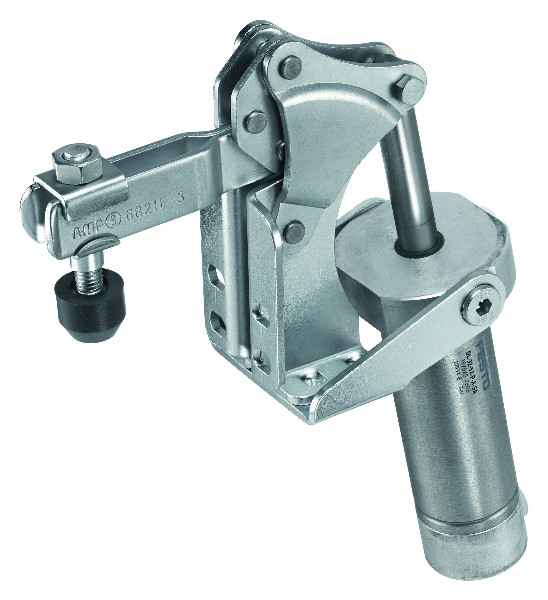

6821F Pneumatinė užspaudimo rankenėlė

6821F Pneumatinė užspaudimo rankenėlė su vertikaliu cilindriniu pritvirtinimu. Vietą taupanti kampinė forma. Gali būti pritvirtinta horizontaliai arba vertikaliai. Parengta su dvitakčiu, pakeičiamu FESTO pneumatiniu cilindru. Su magnetiniu stūmokliu, užspaudimo pozicijos kontroliavimui. Su srautą reguliuojančiomis skylutėmis, skirtomis greičio mažinimui. Spaustuvai yra cinkuoti ir neaktyvuoti. Kniedės pagamintos iš nerūdijančio plieno, naudojamas stipresnėms įvorėms. Guoliai yra iš anksto sutepti.
Komplektuojama su grūdintu ir cinkuotu užspaudimo varžtu nr. 6890.
Prašome pasidomėti atskirai dėl tinkamo rankenėlės pritvirtinimo ir nuotolio jungiklio, užspaudimo pozicijos kontroliavimui.

Aprašymas

Užsakymo Nr.	Dydis	F1[kN]	F2[kN]	F3[kN]	F4[kN]	F5[kN]	Vn[dm³]	Užspaudimo varžtas	Svoris[g]
91801	2	1,0	1,2	0,7	1,0	0,30	0,26	M6x35	800
91819	3	1,4	2,5	0,6	1,1	0,50	0,35	M8x45	1100
91827	4	2,0	3,0	1,5	2,2	0,75	0,80	M8x65	1600

F3+F4 = maksimali užspaudimo jėga esant 6 bar slėgiui.
Vn = oro sunaudojimas per dvigubą eigą, esant 6 bar slėgiui.

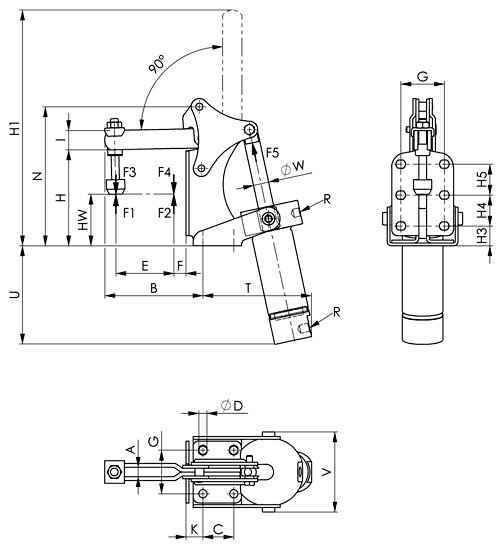

Matmenys:

Užsakymo Nr.	Dydis	A	B	C	dia. D	E	F	G	H	H1	H3	H4	H5	HW min.	HW maks.	I	K	N	R	T	U	V	dia. W	Stūmoklio dia.
91801	2	6	56	12,5	5,5	27	8	27,0	65	143	16	12,5	12,5	37	46	12	16	94	M5	90	68	62	10	25
91819	3	8	82	16,0	6,5	42	14	25,4	72	184	18	16,0	–	38	50	18	16	108	G1/8	105	94	70	12	32
91827	4	10	102	32,0	8,5	52	22	45,0	100	244	22	32,0	32,0	50	79	20	18	144	G1/8	133	102	83	16	40
