6830 Horizontali užspaudimo rankenėlė

Su atvira spaustuvais ir horizontalia baze.

Cinkuotas ir pasyvuotas. Kniedės iš nerūdijančio plieno, kurių dydžiai nuo 2 iki 3, eina grūdintos įvorės. Guoliai iš anksto sutepti.

Ergonomiška, atspari alyvai rankenėlė su dideliu sukibimo paviršiumi ir minkštaisiais komponentais. Užrakto poveržlė traukos varžtui yra prie fiksavimo rankenos galo.

AMF

Aprašymas



Dydis F1
[kN]
F2
[kN]
Tvirtinimo varžtas Svoris
[g]
0 0,25 0,4 M4x25 35
1 0,8 1,1 M5x30 105
2 1,0 1,2 M6x35 185
3 1,8 2,5 M8x45 320
4 2,0 3,0 M8x65 700
5 3,0 5,0 M8x65 1080

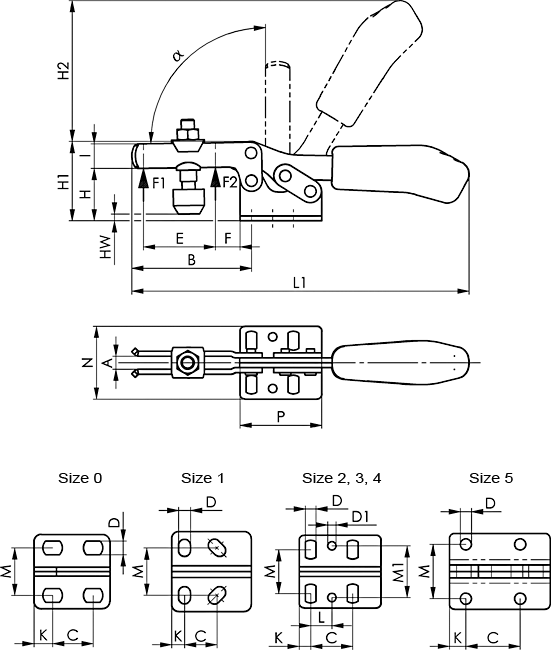

Matmenys:

Dydis A B C D D1 E F H H1 H2 HW min. HW max. I K L L1 M M1 N P α
0 4 28 11,5-15,5 4,6 9,0 5,5 14,5 23,0 34 -5,5 0,0 7,5 6,3 79 16,0 25,0 25,5 90°
1 5 42 13,0-14,5 5,2 18,7 8,0 19,0 30,0 49 -3,0 2,5 10,0 5,5 120 18,0-21,5 34,0 34,0 90°
2 6 64 26,0 5,6 5,6 32,0 16,0 24,0 45,0 68 -1,5 5,0 13,2 6,0 12,7 162 19,5-29,5 28,5 42,0 38,0 90°
3 8 73 25,7 6,5 5,1 38,0 14,0 32,0 48,5 86 -2,0 9,0 15,0 7,0 13,0 206 22,0-31,8 31,6 45,5 50,0 90°
4 10 113 41,0 8,5 8,5 63,0 27,0 45,0 75,0 126 -4,0 24,0 20,0 8,0 20,5 287 29,0-43,0 43,0 58,0 57,0 90°
5 10 123 41,5 8,5 78,0 16,0 46,0 73,0 128 +1,7 25,0 25,0 12,5 321 41,5 58,0 77,0 90°



Dydis Raudona Geltona Orandžinė Žalia Mėlyna Juoda
0 93005 557038 557331 557492 557655 557991
1 93013 557039 557332 557493 557656 557992
2 93021 557040 557333 557494 557657 557993
3 93039 557041 557334 557495 557658 557994
4 93047 557042 557335 557496 557659 557995
5 93054 557043 557336 557497 557660 557996
