Aprašymas
| Užsakymo Nr. |
Gaminio Nr. | Mostas max. [mm] |
Įėjimo slėgis [bar] |
Spyruoklės jėga min. [N] |
Spyruoklės jėga maks. [N] |
Svoris [g] |
|---|---|---|---|---|---|---|
| 325217 | 6984-30 | 5 | 1 – 2 | 1,9 | 2,6 | 36 |
6984-30 Palaikymo kontrolė, pneumatinė

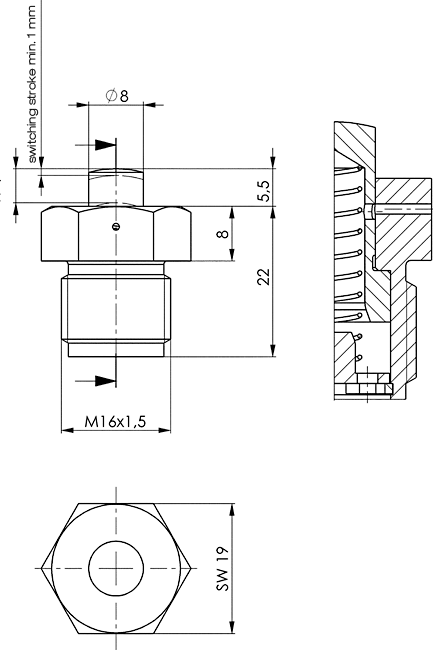

Dizainas:
Korpusas iš grūdinto ir poliruoto plieno. Stūmokliai grūdinti, azotuoti ir gruntuoti. Suspaudimo spyruoklė iš nerūdijančio plieno.
Taikymas:
Palaikymo kontrolė naudojama fiksacijoms, kur signalas indikuoja tinkamai laikomą gaminį reikiančiam apdirbimo. Lengvo svorio ruošiniai turi būti tvirtinami prieš būnant spaudžiamiems su suslėgtu oru.
Funkcijos:

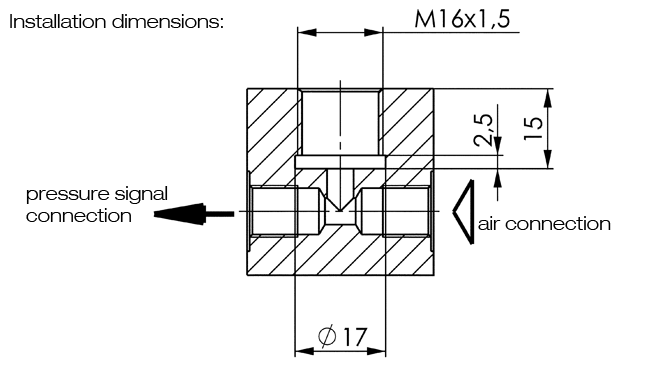

Palaikymo kontrolė dirba kaip pneumatinis atgalinio slėgio antgalis. Pozicija yra pratęsiama pradinės pozicijos spyruoklės pagalba. Pritaikius, oro srautas eina per tuščiavidurį stūmoklį ir radialinę išleidimo skylę esančia ant palaikymo kontrolės korpuso lauke. Išleidimo skylė uždaroma iškart, kai ruošinys yra tvirtinamas ir stūmoklis yra paspaudžiamas žemyn vienai minutei. Oro srautas atsitraukia, vidinis oro slėgis pakyla. Slėgio vožtuvas turi būti perduotas į kontrolę, kad būtų konvertuojamas slėgio signalas. Sistema yra atspari mažiems lustams.
Pastaba:
Slėgio signalo keitiklis neįtrauktas į tiekimo sritį.
Efektyvus stūmoklio paviršius su uždaru antgaliu = 0.95 cm²
Stūmoklio jėga = stūmoklio paviršius x oro slėgis + spyruoklės jėga
