Aprašymas
| Užsakymo Nr. |

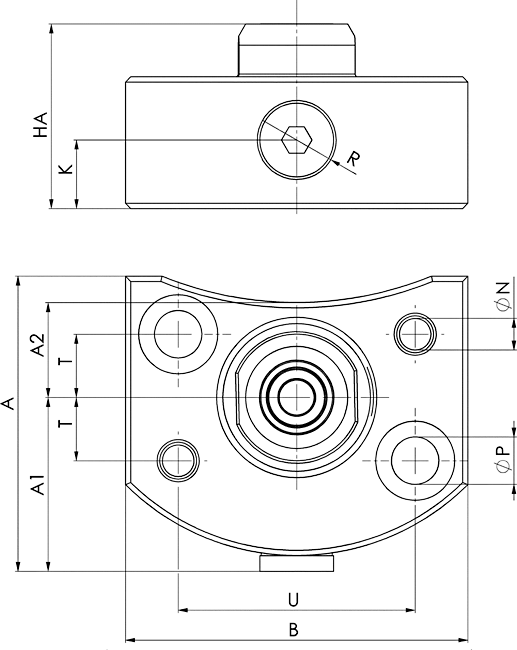

Dydis | Nominali išgraža [NW] |
A | A1 | A2 | B | HA | K | dia. N | dia. P | R | T | U | Svoris [Kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 424002 | K20 | 5 | 56 | 33 | 18 | 65 | 35 | 13 | 6 H7 | 9 | G1/8 | 12 | 45 | 0,9 |
| 424184 | K40 | 5 | 56 | 33 | 18 | 65 | 45 | 13 | 6 H7 | 9 | G1/8 | 12 | 45 | 1,0 |
6370ZMMG Movos mechanizmo adapteris
Skirta instaliuojamiems tvirtinimo moduliams 6151HA / 6151L.
Taikymas:
Movos naudojamos mažesniam skysčių ir dujų praleidimams ir yra sureguliuoti pagal instaliuojamo tvirtinimo modulio korpuso aukštį.
Pastaba:
Movos mechanizmas ir čiulptukai turi būti vedami apie 2-3 mm, prieš kontaktą su ašiniu sandarikliu. Radialinės pozicijos tolerancija (+/- 0,2 mm) negali būti viršyta. Mova gali būti siejama tik kai nėra slėgio.
Atskirimo jėga dėl hidraulinio slėgio tarp jungimo čiulptuko ir mechanizmo, gali paskaičiuoti pagal formule F [N] = 15.4 x p [bar] ir turima atsižvelgi į tai.
