Aprašymas
| Užsakymo Nr. |

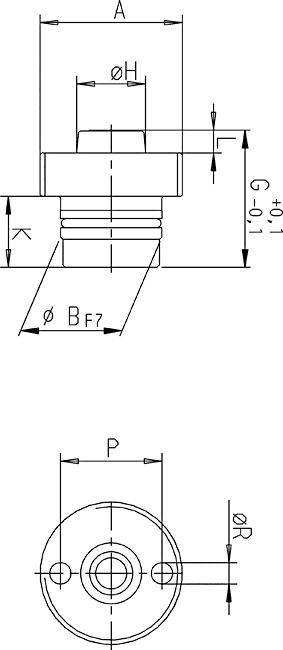

Nominali išgraža [NW] |
A | dia. B | G | dia. H | K | L | Svoris [g] |
|---|---|---|---|---|---|---|---|---|
| 430058 | 5 | M24x1,5 | 20 | 27 | 13,5 | 14 | 4,5 | 56 |
6370ZMN Isukamas jungimo kaištis
Maks. darbinis slėgis 400 bar.
Taikymas:
Jungtys naudojamos hidraulinės alyvos tiekimui be laido.
Pastaba:
Prijungimo mechanizmas ir kaištis gali būti jungiami maždaug su tolerancija 2-3 mm prieš jungiant su ašies sandarinimo paviršiumi. Radialinės padėties tolerancija (+/- 0,2 mm) neturi būti viršyta. Sujungimus galima sujungti tik kai nėra slėgio. Atskyrimo jėga dėl hidraulinio slėgio tarp jungimo kaiščio ir mechanizmo pateikiama pagal formulę F [N] = 15,4 x p [bar] ir į ją reikia atsižvelgti.
