Aprašymas
| Užsakymo Nr. |

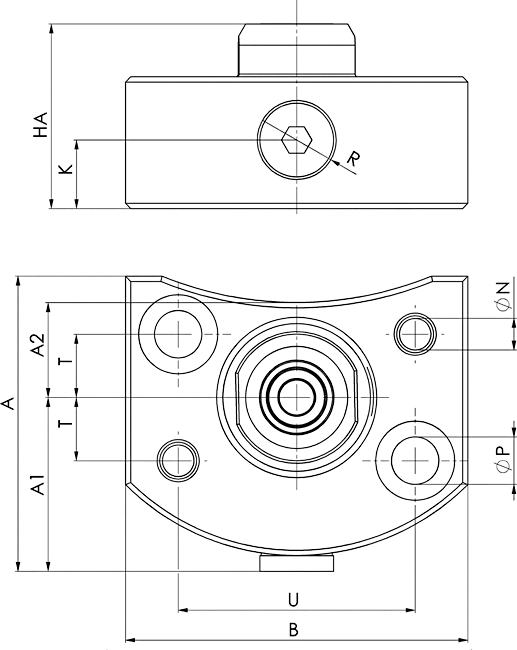

Dydis | Nominali išgrąža [NW] |
dia. A | B | C | D | G | K | dia. P | T | U | Svoris [g] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 424242 | K20/K40 | 5 | 35 | 35 | 60 | 20 | 47,5 | 38,5 | 5,5 | 20 | 40 | 320 |
6370ZMMG-1 Sukabinimo kaiščio adapteris
Skirta sukabinimo mechanizmams nr. 6370ZMMG / ZMM.
Taikymas:
Sukabinimo kaiščio adapteriai yra lygiagretūs sukabinimo mechanizmui, naudojamas keičiamiems padėklas su traukos spyna. Movos naudojamos mažesniam skysčių ir dujų praleidimui ir yra sureguliuoti pagal instaliuojamo tvirtinimo modulio korpuso aukštį.
Pastaba:
Movos mechanizmas ir kaiščiai turi būti vedami apie 2-3 mm. Ši funkcija apima ir tvirtinimo kaiščio adapterio centravimo funkciją prieš kontaktą su ašiniu sandarikliu. Medžiaga gali būti perduodama per vamzdžio jungtį arba per „O” žiedo jungtį. Radialinės pozicijos tolerancija (+/- 0,2 mm) negali būti viršyta. Mova gali būti siejama tik kai nėra slėgio.
Atskirimo jėga dėl hidraulinio slėgio tarp jungimo čiulptuko ir mechanizmo, gali paskaičiuoti pagal formule F [N] = 15,4 x p [bar] ir turima atsižvelgi į tai.
