Aprašymas
| Užsakymo Nr. |

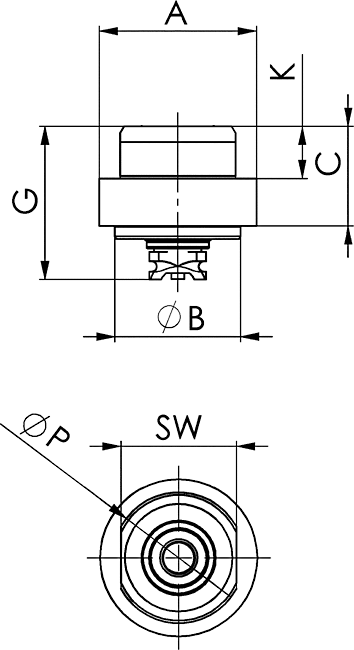

Dydis | Nominali išgrąža [NW] | A | dia. B | C | G | K | dia. P | SW | Svoris [g] |
|---|---|---|---|---|---|---|---|---|---|---|
| 424267 | K10 | 5 | M30x1,5 | 24 | 19 | 29,0 | 7 | 25 | 22 | 74 |
| 424200 | K20 | 5 | M30x1,5 | 24 | 19 | 29,0 | 10 | 25 | 22 | 65 |
| 424226 | K40 | 5 | M30x1,5 | 24 | 24 | 31,5 | 15 | 25 | 22 | 96 |
6370ZMM-1 Isukamas sukabinimo mechanizmas
Maks. darbinis slėgis 400 bar
Taikymas:
Movos naudojamos mažesniam skysčių ir dujų praleidimui ir yra sureguliuoti pagal instaliuojamo tvirtinimo modulio korpuso aukštį.
Pastaba:
Movos mechanizmas ir čiulptukai turi būti vedami apie 2-3 mm. prieš kontaktą su ašiniu sandarikliu. Radialinės pozicijos tolerancija (+/- 0,2 mm) negali būti viršyta. Mova gali būti siejama tik kai nėra slėgio.
Atskirimo jėga dėl hidraulinio slėgio tarp jungimo čiulptuko ir mechanizmo, gali paskaičiuoti pagal formule F [N] = 15,4 x p [bar] ir turima atsižvelgi į tai.
