Aprašymas
| Užaskymo Nr. |

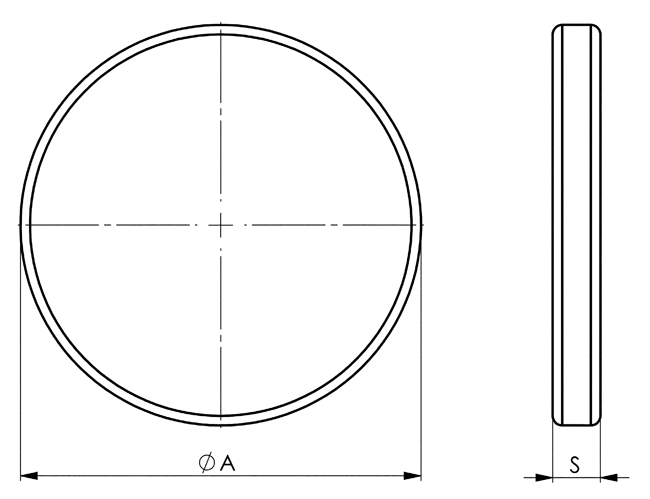

Dydis | dia. A | S | Svoris [g] |
|---|---|---|---|---|
| 552810 | K10 | 84 | 10 | 80 |
| 552811 | K10.2, K10.3, K20 | 118 | 11 | 160 |
| 552812 | K20.3 | 146 | 13 | 260 |
| 552813 | K40 | 156 | 13 | 290 |
6370ZAS Dengimo žiedas tvirtinimo moduliams
Medžiaga: aliuminis.
Dizainas:
Palaikymo kontrolė dirba kaip pneumatinis atgalinio slėgio antgalis. Pozicija yra pratęsiama nuo pradinės pozicijos spyruoklės pagalba. Pritaikytas oro srautas eina per tuščiavidurį stūmoklį ir radialinę išleidimo skylę, esančia ant palaikymo kontrolės korpuso įšorėje. Išleidimo skylė uždaroma iškart, kai ruošinys yra tvirtinamas ir stūmoklis yra paspaudžiamas žemyn vienai minutei. Oro srautas atsitraukia, vidinis oro slėgis pakyla. Slėgio vožtuvas turi būti sujungtas su kontrole, kad būtų konvertuojamas slėgio signalas. Sistema yra atspari mažos drožlėms.
Taikymas:
Apsauginis skydas yra naudojami apsaugoti ZPS tvirtinimo modulių kontaktinį paviršių nuo aplinkos poveikio.
