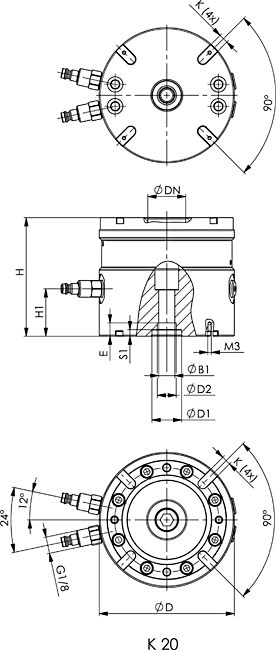

6210IL Surinkimo elementas K10.3 ir K20, pneumatinis, su indeksavimu

Korpusas: grūdintas plienas, dujiškai nitruotas ir oksiduotas.
Tvirtinimo modulis: dangtis ir stūmoklis grūdinti.

Taikymas:

Surinkimo elementas naudojamas tvirtinimui su pakartojamu tikslumu ruošiniams ar fiksuojant tiesiogiai ant pneumatinio tvirtinimo modulio K10.3 ir K20 per traukos spyną.
Ši tvirtinimo sistema gali būti naudojama ruošinių pakėlimui iki reikiamo apdirbimo aukščio, mašinoms su 5 ašių apdirbimu ar saugiam ir greitam ruošinių tvirtinimui esant skirtingam aukščiams, montuojamas ant mechanizmo darbo stalo. Dėl kvadratiškai išdėliotų kas 90° indeksatorių, ruošiniai esant dideliai apdirbimo jėgai yra apsaugoti nuo radialinių iškraipymų.

Pastaba:

Centravimo movos užsakymo Nr. 78006  Ø 16 mm
Lizdinių veržlių užsakymo Nr.: 430264. Pneumatinė greito atjungimo jungtis, jungties versija ir tvirtinimo varžtai pateikiami kartu ir yra standartiniai.

Privalumai:

Lengvas, greitas ir lankstus  tvirtinimas esant sudėtingiems ruošinių kontūrams, tvirtinamas prie mechanizmo stalo. Labai tinka ruošinių lygiavimui ir tvirtinimui esant reikiamam aukščiui atliekant apdirbimą ir panašiam tvirtinimui.
