Korpusas: grūdintas plienas, dujiškai nitruotas ir oksiduotas.
Tvirtinimo modulis: dangtis ir stūmoklis grūdinti.
Surinkimo elementas naudojamas tvirtinimui su pakartojamu tikslumu ruošiniams ar fiksuojant tiesiogiai ant hidraulinio tvirtinimo modulio K10 ar K20 per traukos spyną.

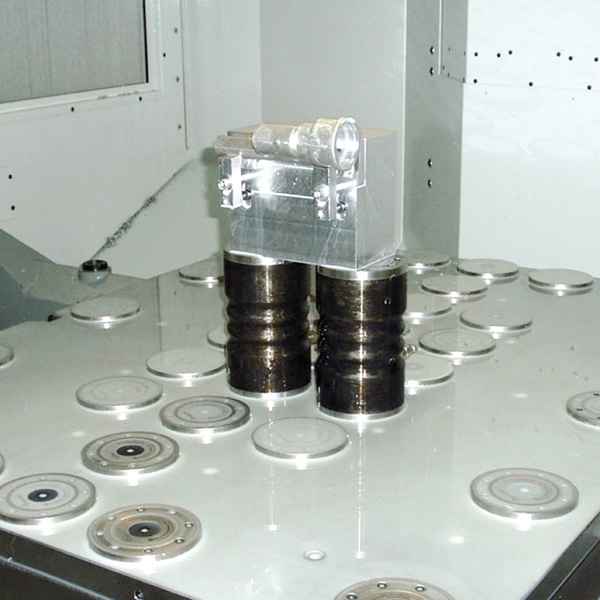

Ši tvirtinimo sistema gali būti naudojama ruošinių perkėlimui iki reikiamo apdirbimo aukščio, mašinoms su 5 ašių apdirbimu ar saugiam ir greitam ruošinių tvirtinimui esant skirtingams aukščiams, montuojamas ant mechanizmo darbo stalo.
Centravimo movos užsakymo Nr. 78006 Ø 16 mm
Hidraulinė greito atjungimo jungtis, jungimo variantams ir tvirtinimo varžtai pateikiami kartu ir yra standartiniai.

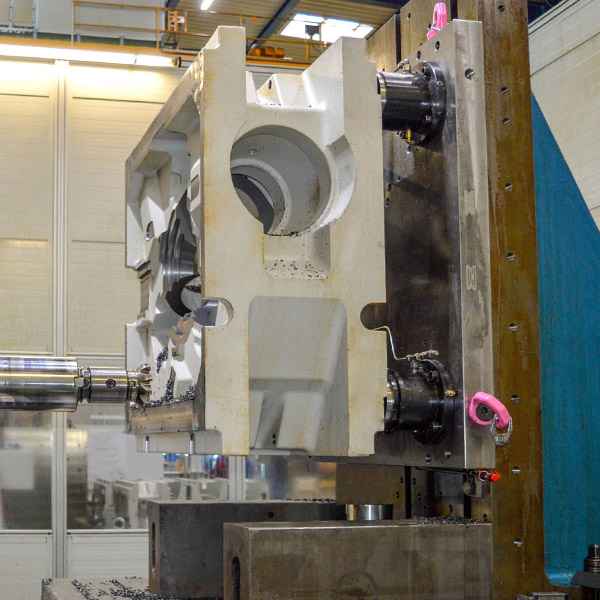

Lengvas, greitas ir lankstus tvirtinimas esant sudėtingiems ruošinių kontūrams, tvirtinamas prie mechanizmo stalo. Labai tinka ruošinių lygiavimui ir tvirtinimui esant reikiamam aukščiui atliekant apdirbimą ir panašiam tvirtinimui.
| Užsakymo Nr. |
Dydis | Traukimo/laikymo jėga iki [kN] |
Laikymo jėga [kN] |
Svoris [g] |
|---|---|---|---|---|
| 534883 | K10 | 10 | 25 | 2835 |
| 534800 | K20 | 20 | 55 | 7311 |

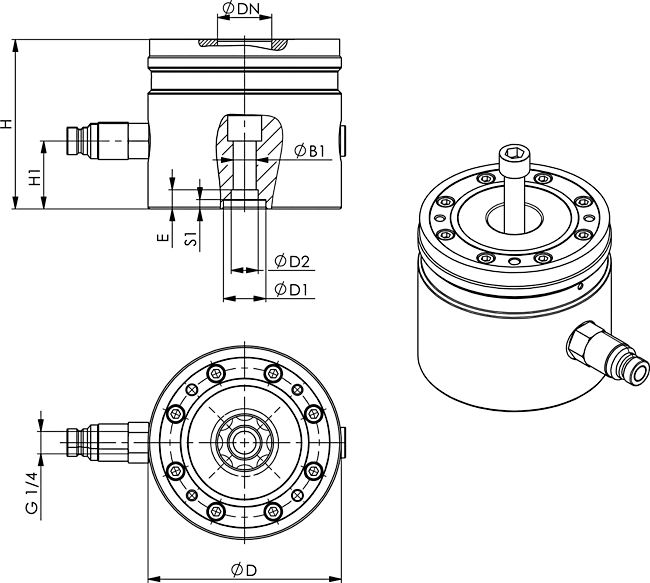

| Užsakymo Nr. |
Dydis | dia. B1 | dia. D | dia. D1 | dia. D2 | dia. DN | E | H ±0.01 |
H1 | S1 |
|---|---|---|---|---|---|---|---|---|---|---|
| 534883 | K10 | 9,0 | 80 | – | 15 | 22 | 5,0 | 80 | 35 | – |
| 534800 | K20 | 13,5 | 114 | 25 | 16 | 32 | 11,25 | 100 | 40 | 5,5 |
