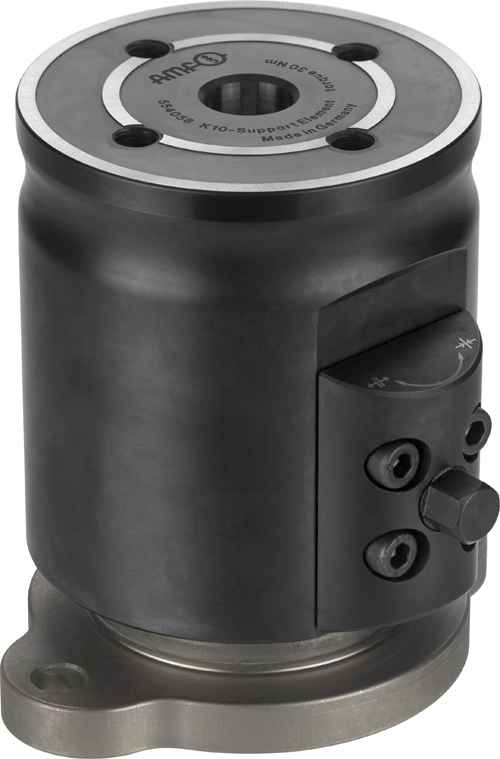

6209MZ Aukščio reguliavimo ementas

Mechaninis tvirtinimas.
Grūdintas plienas, plazmiškai nitruotas.

Taikymas:

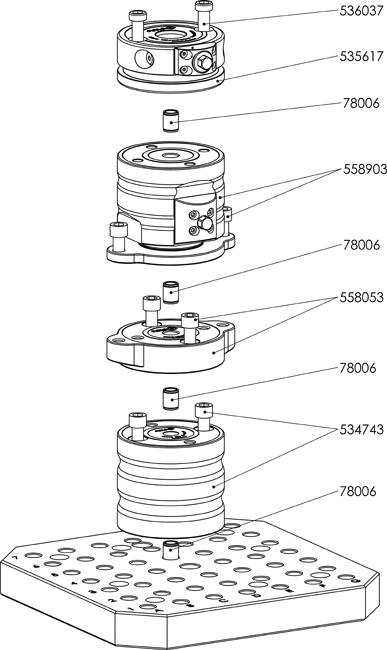

Aukščio reguliavimo elementas naudojamas, kad užfiksuotų ruošinį be išsikreipimų, pradedant nuo ketvirto atramos taško. Elementas pritvirtinamas spyruoklės jėga ir tada tvirtinamas sukant varžtą. Aukščio reguliavimo elementas gali būti pratęsiamas.
Šis elementas taip pat gali būti naudojamas kaip pagalbinis elementas, apsaugantis nuo ruošinių lenkimo ir vibracijos.

Pastaba:

Tvirtinimo varžtai yra teikiami kaip standartai.
Centravimo movų užsakymo numeris.
– dydis K10: užsakymo nr. 535732 ir 430223
– dydis K20: užsakymo nr. 78006

Privalumai:

Lengvas, greitas ir lankstus tvirtinimas esant sudėtingiems ruošinių kontūrams, tvirtinamas prie mechanizmo stalo. Labai tinka ruošinių lygiavimui ir tvirtinimui esant reikiamam aukščiui atliekant apdirbimą ir panašiam tvirtinimui.
