6821M Pneumatinė užspaudimo rankenėlė

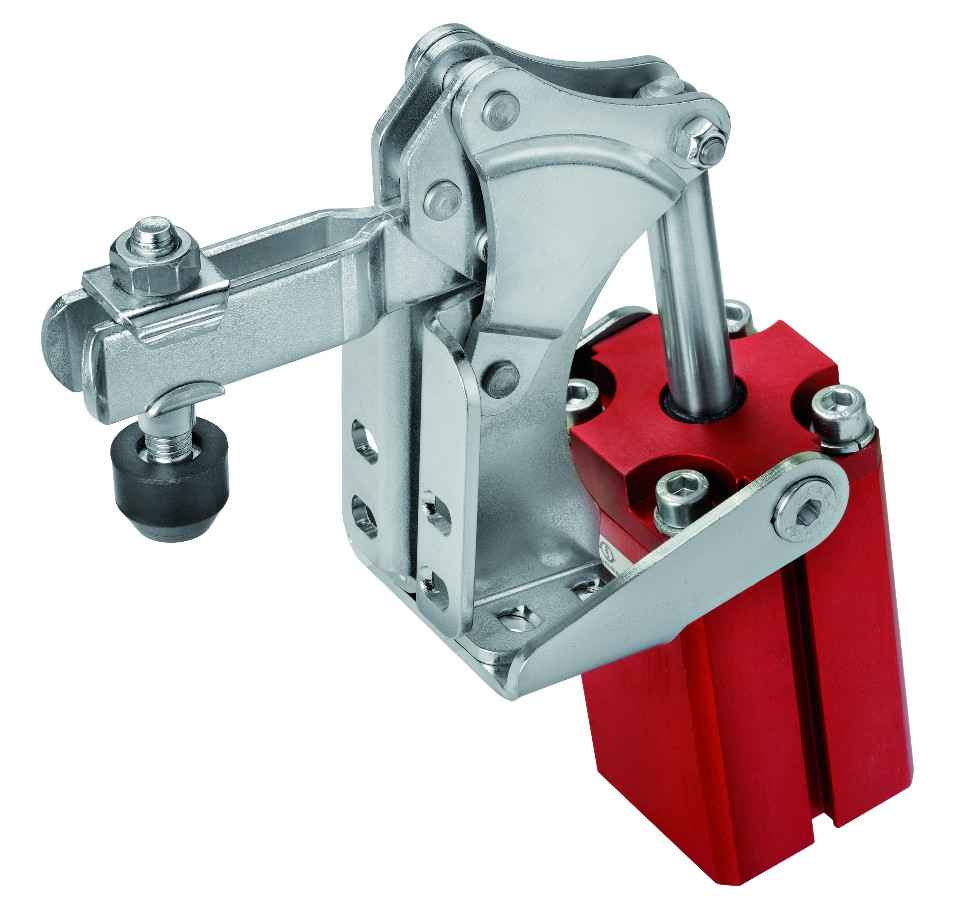

6821M Pneumatinė užspaudimo rankenėlė su vertikaliu, cilindriniu pritvirtinimu.
Gali būti pritvirtinama vertikaliai ir horizontaliai. Parengta su dvitakčiu, raudonai anoduotu, pneumatiniu cilindru. Su magnetiniu stūmokliu, užspaudimo pozicijos kontroliavimui. Su srautą ribojančiomis skylutėmis, skirtomis greičio mažinimui. Spaustuvai yra cinkuoti ir neaktyvuoti. Kniedės pagamintos iš nerūdijančio plieno, naudojamas stipresnėms įvorėms. Guoliai yra iš anksto sutepti.
Komplektuojama su grūdintu ir cinkuotu užspaudimo varžtu nr. 6890.
Tinkamus nuotolio jungiklius, užspaustos pozicijos kontroliavimui, yra galima gauti naudojant užsakymo nr. 392241.
Projektuojama su 0.3m M8 jungties PUR kabeliu ir besisukančiom, su išsikišimais veržlėm.
Jungiklio funcija: NOC
Išeiga: PNP

Aprašymas

Užsakymo Nr.	Dydis	F1[kN]	F2[kN]	F3[kN]	F4[kN]	F5[kN]	Vn[dm³]	Užspaudimo varžtas	Svoris[g]
93781	2	1	1,2	0,70	1,0	0,30	0,26	M6x35	625
93872	3	1	2,5	0,65	1,1	0,50	0,35	M8x45	1050
93898	4	2	3,0	1,50	2,2	0,75	0,80	M8x65	1900

F3+F4 = maksimali užspaudimo jėga esant 6 bar slėgiui.
Vn = oro sunaudojimas per dvigubą eigą, esant 6 bar slėgiui.

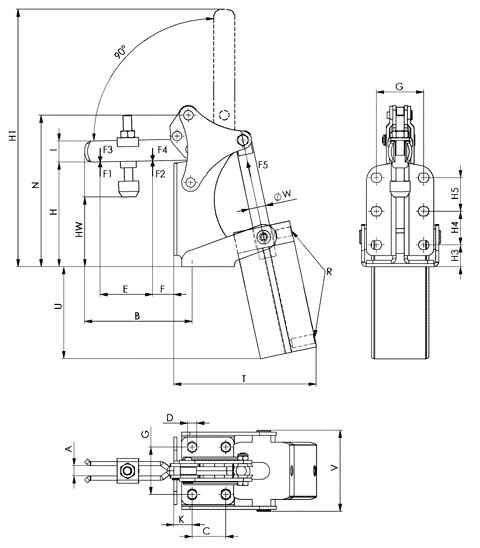

Matmenys:

Užsakymo Nr.	Dydis	A	B	C	dia. D	E	F	G	H	H1	H3	H4	H5	HW min.	HW maks.	I	K	N	R	T	U	V	dia. W	Stūmoklio dia.
93781	2	6	56	12,5	5,5	25,0	6,5	27	65,0	143	15,8	12,5	12,5	38,4	46	12	15,3	94	M5	72,5	68	55	10	25
93872	3	8	81	16,0	6,5	37,0	12,5	25	68,7	184	18,0	16,0	–	38,0	48	18	16,5	107	G1/8	86,0	94	62	12	32
93898	4	10	102	32,0	8,5	48,3	19,3	45	100,0	244	20,5	32,0	32,0	50,0	79	20	17,5	144	G1/8	112,5	102	77	16	40
