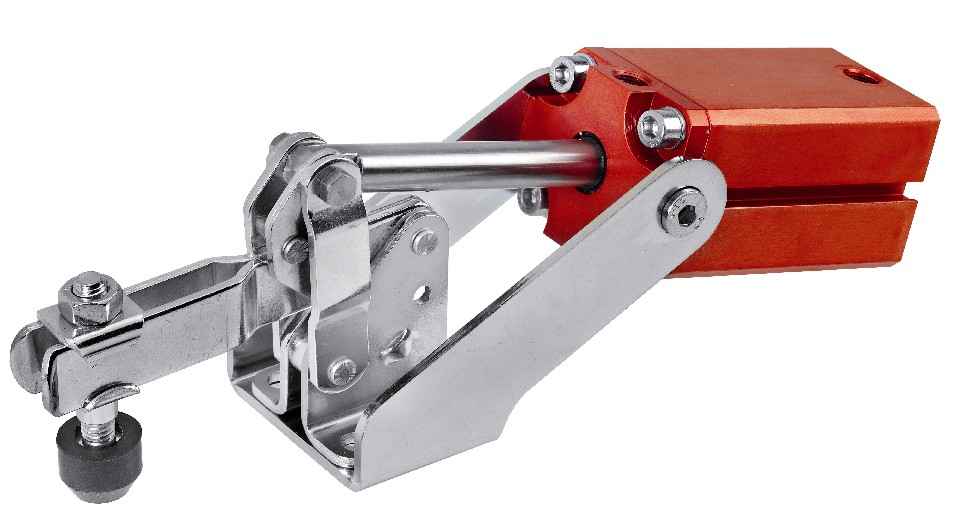

Aprašymas
Tinkamus nuotolio jungiklius, užspaustos pozicijos kontroliavimui, yra galima gauti naudojant užsakymo nr. 392241.
Projektuojama su 0.3m M8 jungties PUR kabeliu ir besisukančioms, su išsikišimais veržlėm.
Jungiklio funcija: NOC
Išeiga: PNP
| Užsakymo Nr. | Dydis | F1[kN] | F2[kN] | F3[kN] | F4[kN] | F5[kN] | Vn[dm³] | Užspaudimo varžtas | Svoris[g] |
|---|---|---|---|---|---|---|---|---|---|
| 90688 | 1 | 0,8 | 1,1 | 0,2 | 0,3 | 0,1 | 0,08 | M5x30 | 340 |
| 90704 | 2 | 1,0 | 1,2 | 0,70 | 1,0 | 0,3 | 0,26 | M6x35 | 595 |
| 90720 | 3 | 1,0 | 2,5 | 0,65 | 1,1 | 0,5 | 0,35 | M8x45 | 1030 |
| 90795 | 4 | 2,0 | 3,0 | 1,50 | 2,2 | 0,75 | 0,80 | M8x65 | 1720 |
F3+F4 = maksimali užspaudimo jėga esant 6 bar slėgiui.
Vn = oro sunaudojimas per dvigubą eigą, esant 6 bar slėgiui.

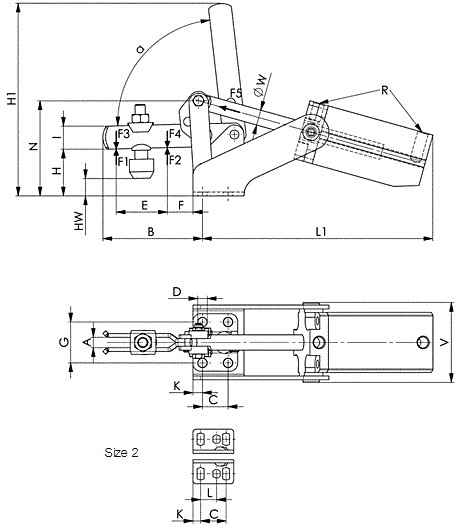

Matmenys:
| Užsakymo Nr. | Dydis | A | B | C | D | E | F | G | H | H1 | HW min. | HW maks. | I | K | L | L1 | N | R | V | dia. W | Stūmoklio dia. | Atidarymo kampas α |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 90688 | 1 | 5 | 39,0 | 16 | 4,5 | 18 | 6,0 | 24 | 22 | 84 | -1,5 | 4,5 | 10 | 6,0 | – | 136 | 45,5 | M5 | 50,0 | 6 | 16 | 85° |
| 90704 | 2 | 6 | 51,5 | 20 | 5,5 | 25 | 11,0 | 27 | 26 | 102 | -1,0 | 7,0 | 12 | 6,0 | 12,5 | 144 | 55,0 | M5 | 54,5 | 10 | 25 | 78° |
| 90720 | 3 | 8 | 79,0 | 20 | 7,5 | 36 | 19,0 | 32 | 36 | 149 | 5,5 | 14,0 | 18 | 7,5 | – | 176 | 74,5 | G1/8 | 62,5 | 12 | 32 | 84° |
| 90795 | 4 | 10 | 101,0 | 32 | 8,6 | 48 | 22,5 | 45 | 46 | 186 | -3,0 | 25,5 | 20 | 13,0 | – | 201 | 90,0 | G1/8 | 77,5 | 16 | 40 | 90° |
