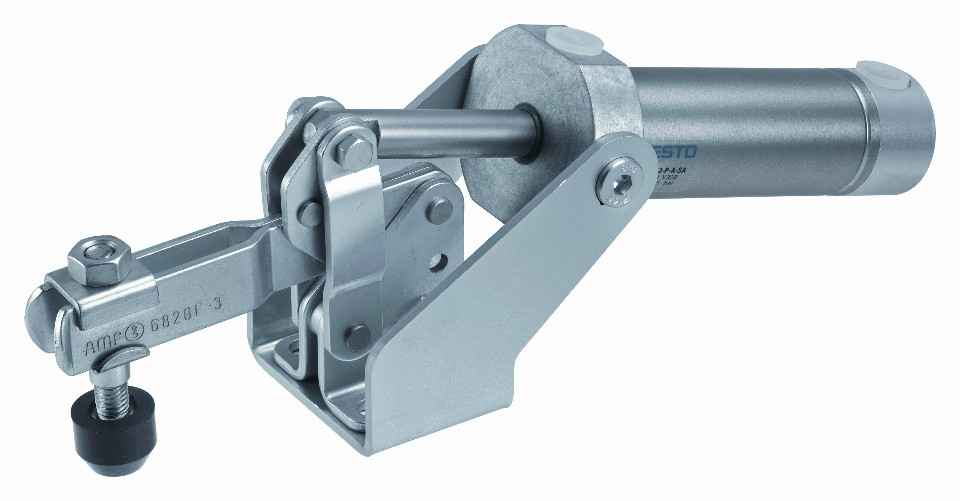

6820F Pneumatinė užspaudimo rankenėlė

6820F Pneumatinė užspaudimo rankenėlė su horizontaliu cilindriniu pritvirtinimu.
Parengta su anoduotu, dvitakčiu, surinktu ir paruoštu prijungimui FESTO pneumatiniu cilindru. Su magnetiniu stūmokliu, užspaudimo pozicijos kontroliavimui. Su srautą ribojančiomis skylutėmis, skirtomis greičio mažinimui. Spaustuvai yra cinkuoti ir neaktyvuoti. Kniedės pagamintos iš nerūdijančio plieno, kurių dydžiai nuo 2 iki 4, naudojamas stipresnėms įvorėms. Guoliai yra iš anksto sutepti.
Komplektuojama su grūdintu ir cinkuotu užspaudimo varžtu nr. 6890.
Prašome pasidomėti atskirai dėl tinkamo rankenėlės pritvirtinimo ir nuotolio jungiklio, užspaudimo pozicijos kontroliavimui.

Aprašymas

Užsakymo Nr.	Dydis	F1[kN]	F2[kN]	F3[kN]	F4[kN]	F5[kN]	Vn[dm³]	Užspaudimo varžtas	Svoris[g]
92015	1	0,8	1,1	0,20	0,3	0,10	0,08	M5x30	260
92023	2	1,0	1,2	0,70	1,0	0,30	0,26	M6x35	870
92031	3	1,4	2,5	0,65	1,1	0,50	0,35	M8x45	1160
92049	4	2,0	3,0	1,50	2,2	0,75	0,80	M8x65	1900

F3+F4 = maksimali užspaudimo jėga esant 6 bar slėgiui.
Vn = oro sunaudojimas per dvigubą eigą, esant 6 bar slėgiui.

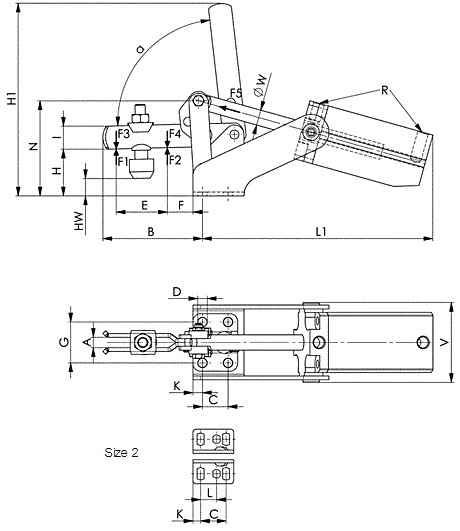

Matmenys:

Užsakymo Nr.	Dydis	A	B	C	D	E	F	G	H	H1	HW min.	HW maks.	I	K	L	L1	N	R	V	dia. W	Stūmoklio dia.
92015	1	5	39	16	4,5	17	8,0	24	22,0	84	-1,5	4,5	10	6,0	–	136	46,0	M5	50	6	16
92023	2	6	52	20	5,5	25	12,0	27	26,0	104	-1,0	7,0	12	6,0	12,5	162	55,0	M5	55	10	25
92031	3	8	79	20	7,5	38	19,5	32	36,0	152	5,0	14,0	18	7,5	–	178	74,5	G1/8	62,5	12	32
92049	4	10	100	32	8,5	54	22,0	45	45,5	189	-3,0	26,0	20	13,0	–	214	90,0	G1/8	77	16	40
