6493N Horizontalus, plokščias užspaudėjas koordinatiniam stalui susideda iš vieno užspaudėjo ir vieno stabdžio.
Naudojimas:
Horizontalų užspaudėją užtenka pritvirtinti su varžtais, kad išlaikytų ir užspaustų ruošinį. Aktyvioji užspaudėjo dalis susideda iš 3 elementų: vieno standaus ir dviejų plastiškų detalių.
Detalė užspaudžiama 3 žingsniais:
1) Kontaktas: lankstūs užspaudėjo elementai yra nustatomi taip, kad atsiremia į ruošinį.
2) Laikymas: plastiški užspaudėjo elementai spaudžią ruošinį tol, kol jis pradeda kontaktuoti su standžia detale.
3) Užspaudimas ir nustatymas: standūs detalės elementai užspaudžia ruošinį.

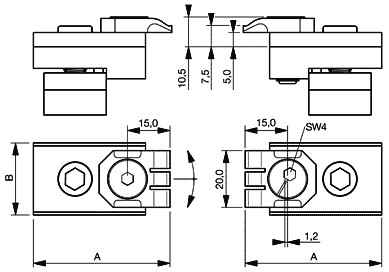

| Užsakymo Nr. | Griovelio plotis | Užspaudimo jėga [N] |
Užspaudimo aukštis [mm] |
Eiga | A | B | Svoris [g] |
|---|---|---|---|---|---|---|---|
| 70144 | 10 | 4000 | 7,5 | 1,2 | 46 | 18 | 140 |
| 70169 | 12 | 4000 | 7,5 | 1,2 | 48 | 18 | 150 |
| 70185 | 14 | 4000 | 7,5 | 1,2 | 52 | 22 | 162 |
| 70342 | 16 | 4000 | 7,5 | 1,2 | 48 | 25 | 178 |
| 70664 | 18 | 4000 | 7,5 | 1,2 | 48 | 25 | 190 |
