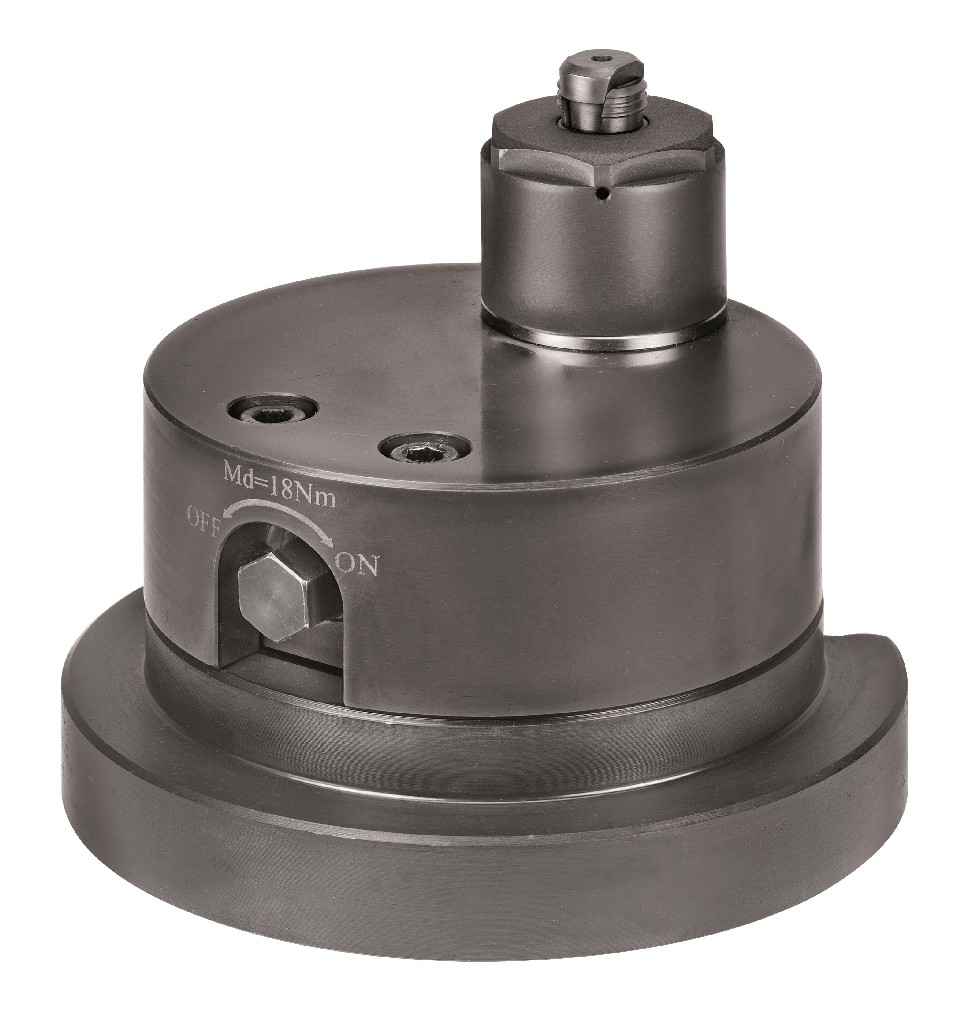

6489 Mechaninis, ekscentrinis, nuspaudžiamas, spyruoklinis užspaudėjas

6489 Mechaninis, ekscentrinis, nuspaudžiamas, spyruoklinis užspaudėjas naudojamas:
– Naudojama ruošiniuose su esamomis ar modifikuotomis skylėmis.
– Kai užspaudimo dalys užima reikiamas skyles, galimas patikimas 5-pusis užspaudimas be problemų.
– Paprastas šešiakampis raktas (SW 10) yra naudojamas užspaudėjo valdymui.
– Esamas užspaudimo žiedas pritvirtina užspaudimo elementą prie darbastalio.
– Užspaudėjo dugne yra 2 pozicionavimo skylės ( ISO 8734 – 8 mm), naudojamos užspaudėjo pozicionavimui įrenginyje.

Pastabos:
– Prašome pasidomėti dėl grūdintų detalių užspaudimo ar detalių pagamintų iš GG/GGG.
– Turi būti stebima radialinės jėgos!
– Užspaudėjų žiaunos gali būti naudojamos pritvirtinimui prie darbastalio (Nr. 6325; Užsakymo nr. 74682, 373878).

Aprašymas

Privalumai:
– Visos dalys pagamintos iš grūdinto plieno. Visos dalys yra nitruotos ir todėl yra labai atsparios nusidėvėjimui ir korozijai.
– Dviejų dalių užspaudimo segmentai yra išoriškai sukabinti.
– Galima įvairiai naudoti dėl lengvo valdymo ir užspaudimo prie darbastalio.

Užsakymo Nr.	Vertikali užspaudimo jėga [kN]	Sukimo momentas Md [Nm]	dia. K [mm]	Užspaudėjo horizontali kompensacija [mm]	Aliuminio lydinių minimalus užspaudimo krašto storis [mm]	Svoris [g]
375600	5	18	10,9-11,8	±0,25	9	2150
375667	5	18	11,9-12,8	±0,25	9	2150
375683	5	18	12,9-13,8	±0,25	9	2150
375709	5	18	13,9-14,8	±0,25	10	2250
375725	5	18	14,9-15,8	±0,25	10	2250
375741	5	18	15,9-16,8	±0,25	10	2250

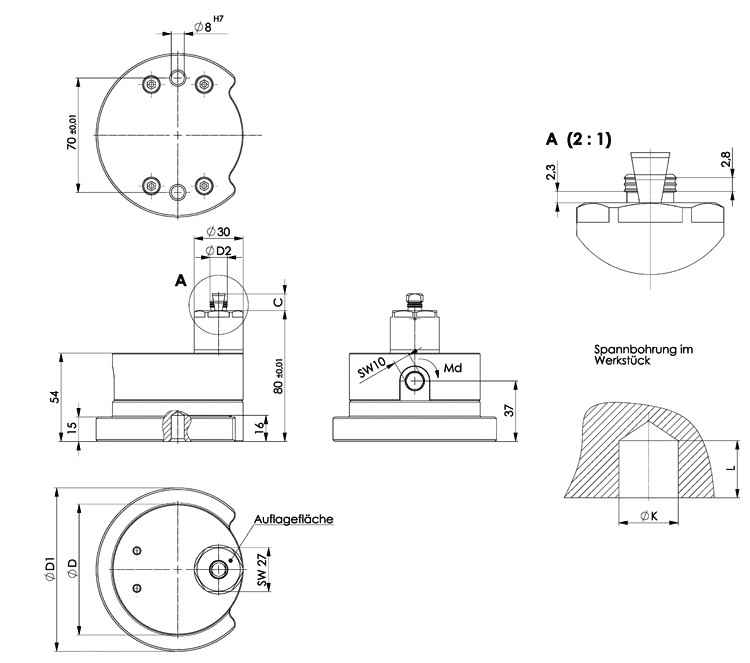

Matmenys:

Užsakymo nr.	Leidžiama horizontali jėga [kN]	Radialinės įvorės dalių jėgos [kN]	Įvorės išsiplėtimas [mm]	Užspaudimo stūmoklio diametras [mm]	Šoninė apkrova (atleista) [N]	C	D	D1	D2
375600	2,8	27	1,5	22	100	10,5	80	100	10,6
375667	2,8	27	1,5	22	110	10,5	80	100	11,6
375683	3,0	27	1,5	22	130	10,5	80	100	12,6
375709	3,0	27	1,5	22	160	10,5	80	100	13,6
375725	3,5	27	1,5	22	200	10,5	80	100	14,6
375741	3,5	27	1,5	22	250	10,5	80	100	15,6
