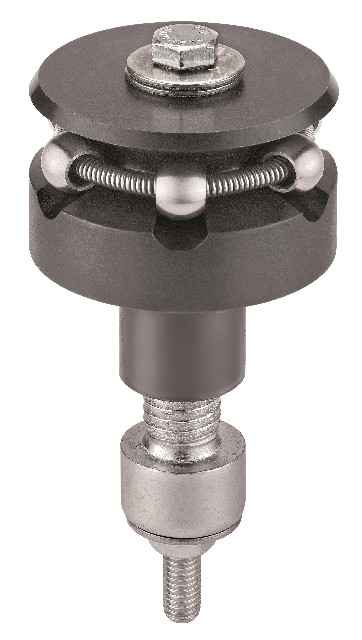

6383ZUK Centravimo temptuvas

6383ZUK Centravimo temptuvas su plokščios pusės rutuliuku.

Kartotinumas ± 0.025 mm
Sukimosi tikslumas ± 0.050 mm

Naudojimas:
Centriniam pozicionavimui ir užspaudimu aklinose skylėse, kur leistini maži rutuliuko įspaudai. Valdymas iš apačios, automatinis arba rankinis.
Giliai instaliacijai, tarpas turi būti D maks. Surinkimo įrankiai: Skylė K tvirtinimo kaiščiui, tikslios rutuliuku pozicijos nustatymui.

Aprašymas

Užsakymo Nr.	D min.	D maks.	maks. traukimo jėga [kN]	S DIN912	P [kN]	Svoris [g]
373563	11,7	14,2	2,3	M6x10	2,0	9
373571	14,5	18,5	2,3	M6x10	2,0	22
373589	18,5	22,5	4,0	M8x16	3,5	54
373597	22,5	26,5	6,5	M10x16	6,0	64
373605	26,5	30,5	6,5	M10x16	6,0	98
373613	30,5	38,5	9,0	M12x20	8,5	139
373621	38,5	46,5	9,0	M12x20	8,5	248
373639	46,5	54,5	9,0	M12x20	8,5	338
373647	54,5	70,5	17,0	M16x20	16,0	660
373654	70,5	86,5	17,0	M16x20	16,0	1252
373662	86,5	102,5	17,0	M16x20	16,0	1765

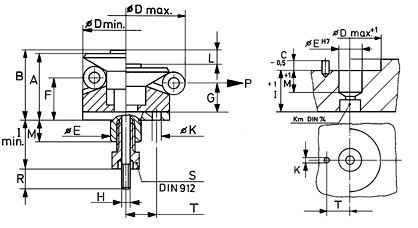

Matmenys:

Užsakymo nr.	B	B1	C	E f7	F	G	I ±0,1	K	L	M	M1	Q	QD	R	SW	T
373563	12,8	11,0	3,5	10	5	M5	3,5	1,5	1,4	M5	M3	3	2,5	10	5,5	2,0
373571	17,3	14,1	5,5	12	6	M6	4,5	2,0	2,3	M6	M3	3	4,0	12	5,5	2,5
373589	20,9	18,2	7,5	15	8	M8	5,5	2,5	2,3	M8	M4	3	4,0	14	7,0	3,5
373597	25,4	17,4	6,0	20	10	M10	7,0	3,0	2,3	M10	M5	3	4,0	15	8,0	3,5
373605	25,4	17,4	6,0	20	10	M10	7,0	3,0	2,3	M10	M5	3	4,0	15	8,0	3,5
373613	30,3	21,9	7,0	25	12	M12	9,0	4,0	4,6	M12	M6	3	8,0	20	10,0	3,5
373621	34,2	22,5	7,5	30	12	M12	11,0	4,0	4,6	M12	M6	6	8,0	20	10,0	4,5
373639	34,2	22,5	7,5	30	12	M12	11,0	4,0	4,6	M12	M6	6	8,0	20	10,0	6,5
373647	49,9	24,5	9,0	45	14	M14 x 1,5	15,0	5,0	9,3	M14 x 1,5	M8	6	16,0	32	13,0	6,5
373654	55,4	29,4	10,0	60	16	M16 x 1,5	17,0	5,0	9,3	M16 x 1,5	M8	6	16,0	20	13,0	6,5
373662	61,6	29,4	10,0	60	16	M16 x 1,5	25,0	5,0	9,3	M16 x 1,5	M10	6	16,0	25	16,0	6,5
