6383ZEK Centravimo temptuvas

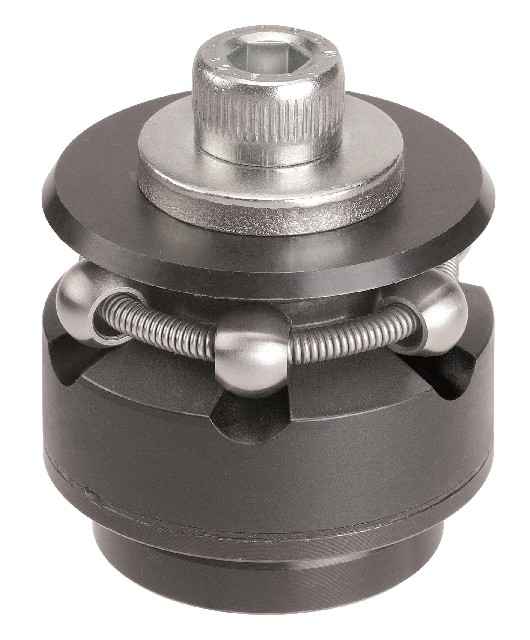

6383ZEK Centravimo temptuvas su plokščios pusės rutuliuku.

Kartotinumas ± 0.025 mm
Sukimo tikslumas ± 0.050 mm

Naudojimas:
Naudoti centravimui ir užspaudimui skylėse, kur maži rutuliuko atspaudai yra priimtini.
Giliai instaliacijai, tarpas turi būti D maks. Surinkimo įrankiai: tvirtinimo kaištis tikslios rutuliukų pozicijos nustatymui.

Aprašymas

Užsakymo Nr.	D min.	D maks.	Užveržimo momentas [Nm]	SW	P [kN]	Svoris [g]
373357	11,7	14,2	1,5	2,5	0,5	18
373365	14,5	18,5	3,7	3	3,5	20
373373	18,5	22,5	4,9	4	4,5	39
373381	22,5	26,5	8,5	5	5,0	60
373399	26,5	30,5	8,5	5	5,0	86
373407	30,5	38,5	8,5	5	5,0	125
373415	38,5	46,5	20,6	6	6,5	233
373423	46,5	54,5	20,6	6	6,5	323
373431	54,5	70,5	41,0	8	8,0	653
373449	70,5	86,5	71,0	10	10,0	1271
373456	86,5	102,5	71,0	10	10,0	1783

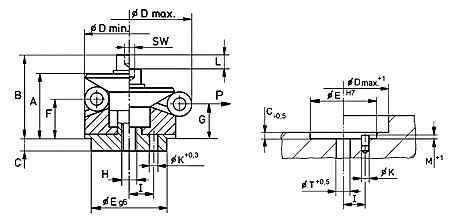

Matmenys:

Užsakymo nr.	B	C	E f7	F	G	I ±0,1	K	L	Q	QD	SW	T
373357	15,0	3,5	10	9,2	M4	3,5	1,5	1,5	3	2,5	3	2,0
373365	19,5	5,5	12	9,1	M4	4,5	2,0	2,3	3	4,0	3	2,5
373373	23,5	7,5	15	11,6	M5	5,5	2,5	2,3	3	4,0	4	3,5
373381	28,8	6,0	20	15,1	M6	7,0	3,0	2,3	3	4,0	5	3,5
373399	28,8	6,0	20	15,1	M6	7,0	3,0	2,3	3	4,0	5	3,5
373407	32,7	7,0	25	15,2	M6	9,0	4,0	4,6	3	8,0	5	3,5
373415	39,2	7,5	30	18,1	M8	11,0	4,0	4,6	6	8,0	6	4,5
373423	39,2	7,5	30	18,1	M8	11,0	4,0	4,6	6	8,0	6	6,5
373431	54,6	9,0	45	23,7	M10	15,0	5,0	9,3	6	16,0	8	6,5
373449	63,1	10,0	60	28,3	M12	17,0	5,0	9,3	6	16,0	10	6,5
373456	73,0	10,0	60	28,3	M16	25,0	5,0	9,3	6	16,0	14	6,5
