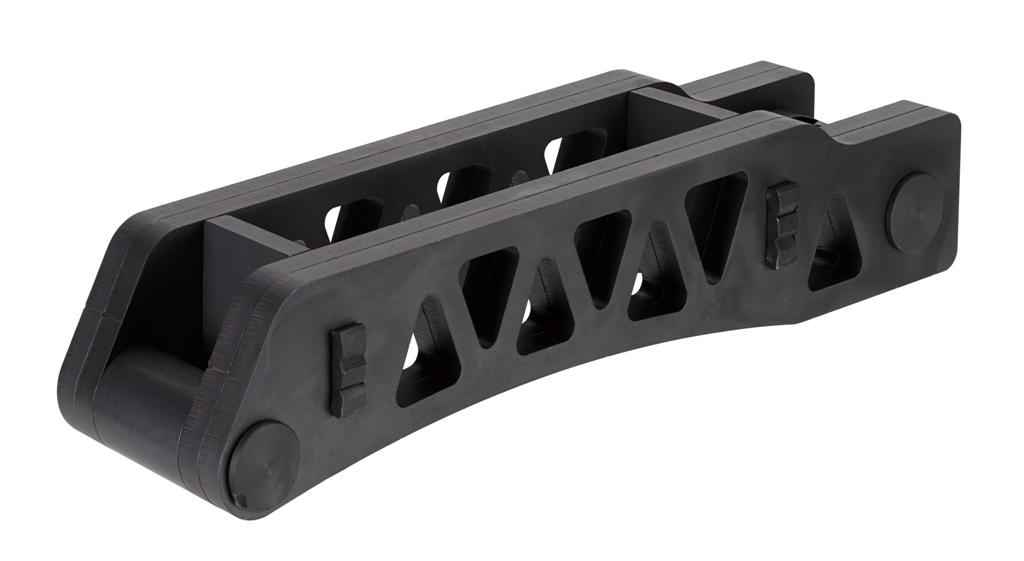

6311 Užspaudėjas, lengvoji versija

Panaudojimas:
Užspaudėjas naudojimas, ten kur yra T-formos grioveliai ar skylės su sriegiais.

Privalumai:
Dėl svorio mažinimo dizaino, užspaudėjas yra 50% lengvesnis, bet vis tiek siūlo 100% užspaudimo jėgos ir dėl to gali būti naudojamas ir besisukančiose užspaudimo užduotyse. Galimas kintamas ir greitas koregavimas per atstumą.

Aprašymas

Užsakymo Nr.	B1	Griovelis DIN 580	Užspaudimo varžtas su veržle DIN 787	Užspaudimo varžtui (metrinis)	Užspaudimo varžtui (colinis)	Svoris [g]
376962	22	20, 22, 24, 28	–	M20 M22	3/4	1289
377002	26	24, 28, 30, 36	–	M24	1	1630
377044	33	36, 42	–	M30	1 1/4	4522
377069	43	42, 48	–	M36 M42	1 1/2	9709
376731	22	20	M20x20x160	M20 M22	3/4	2434
376756	22	20	M20x20x200	M20 M22	1	2531
376772	26	24	M24x28x200	M24	1	3779
376798	26	24	M24x28x250	M24	1 1/4	3884
376814	33	36	M30x36x315	M30	1 1/4	9044
376830	43	48	M36x42x400	M36 M42	1 1/2	17560

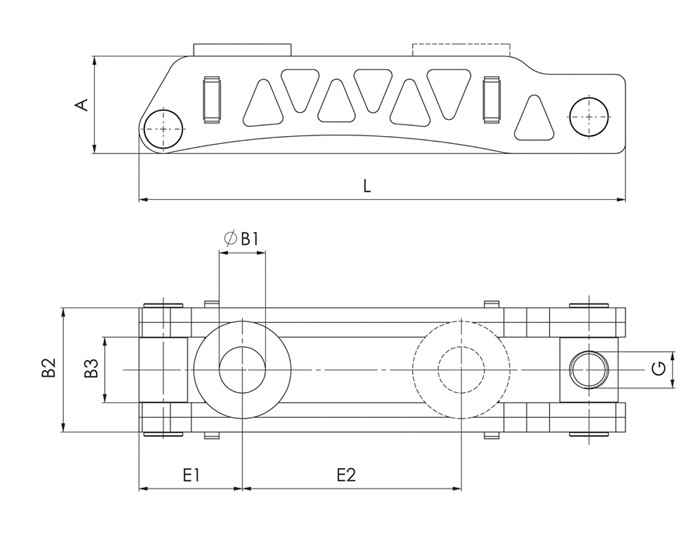

Matmenys:

Užsakymo nr.	L	H	H1	A	B2	B3	E1	E2	G	Su atraminiu varžtu Nr. 6314S D x LS
376962	200	–	–	44	49	25	43	89	M20	–
377002	250	–	–	44	54	30	46	116	M24	–
377044	315	–	–	71	72	40	59	152	M30	–
377069	400	–	–	80	102	54	74	209	M30	–
376731	200	16-49	8-58	44	49	25	43	89	M20	M20x69
376756	200	16-89,5	8-98	44	49	25	44	89	M20	M20x109
376772	250	20-69	10-81	44	54	30	46	116	M24	M24x87
376798	250	20-120	10-130	44	54	30	59	116	M24	M24x137
376814	315	18-142	7-214	71	72	40	59	152	M30	M30x180
376830	400	18-135	7-153	80	102	54	74	209	M30	M30x180
