Aprašymas
| Užsakymo Nr. |
Modelio Nr. | Užspaudimo jėga vertikali [kN] |
dia. K [mm] |
Užspaudimo rėmo aukštis min. Al. lydiniui [mm] |
Svoris [g] |
|---|---|---|---|---|---|
| 323501 | 6970D-11-60 | 9,5 | 10,9 – 11,8 | 9 | 2000 |
| 323527 | 6970D-12-60 | 9,5 | 11,9 – 12,8 | 9 | 2000 |
| 323543 | 6970D-13-60 | 9,5 | 12,9 – 13,8 | 9 | 2000 |
| 323568 | 6970D-14-60 | 9,5 | 13,9 – 14,8 | 10 | 2100 |
| 323584 | 6970D-15-60 | 9,5 | 14,9 – 15,8 | 10 | 2100 |
| 323600 | 6970D-16-60 | 9,5 | 15,9 – 16,8 | 10 | 2100 |

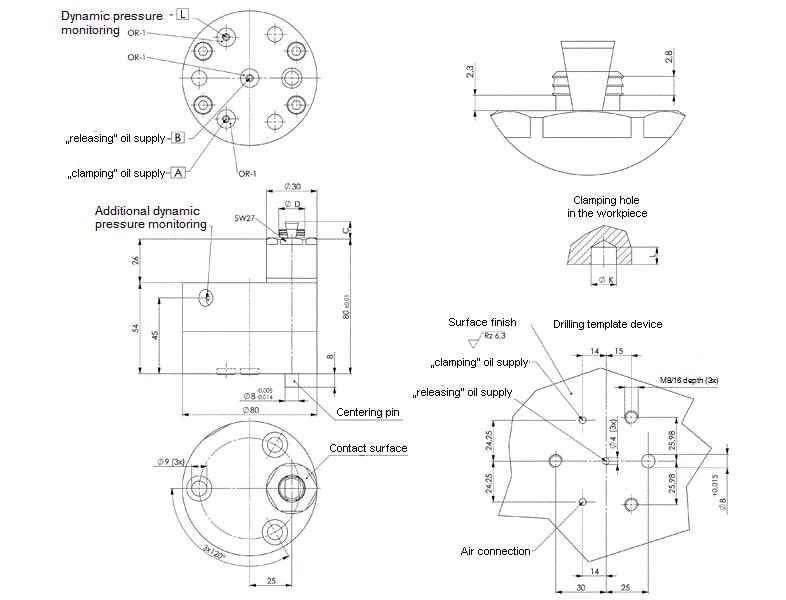

Matmenys:
| Užsakymo Nr. |
Modelio Nr. | Leidžiama horizontali jėga [kN] |
Įvorės dalių radialinė jėga [kN] |
Įvorės prasiplėtimas [mm] |
Užspaudimo stūmoklio dia. [mm] |
Tūris [cm³] |
Šoninė apkrova (neužspausta) [N] |
C | dia. D | L | OR-1 O-formos žiedo Užsakymo Nr. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 323501 | 6970D-11-60 | 2,8 | 27 | 1,5 | 22 | 1,7 | 100 | 10,5 | 10,6 | 11 | 260448 |
| 323527 | 6970D-12-60 | 2,8 | 27 | 1,5 | 22 | 1,7 | 110 | 10,5 | 11,6 | 11 | 260448 |
| 323543 | 6970D-13-60 | 2,8 | 27 | 1,5 | 22 | 1,7 | 130 | 10,5 | 12,6 | 11 | 260448 |
| 323568 | 6970D-14-60 | 2,8 | 27 | 1,5 | 22 | 1,7 | 160 | 10,5 | 13,6 | 11 | 260448 |
| 323584 | 6970D-15-60 | 2,8 | 27 | 1,5 | 22 | 1,7 | 200 | 10,5 | 14,6 | 11 | 260448 |
| 323600 | 6970D-16-60 | 2,8 | 27 | 1,5 | 22 | 1,7 | 250 | 10,5 | 15,6 | 11 | 260448 |
Naudojimas:

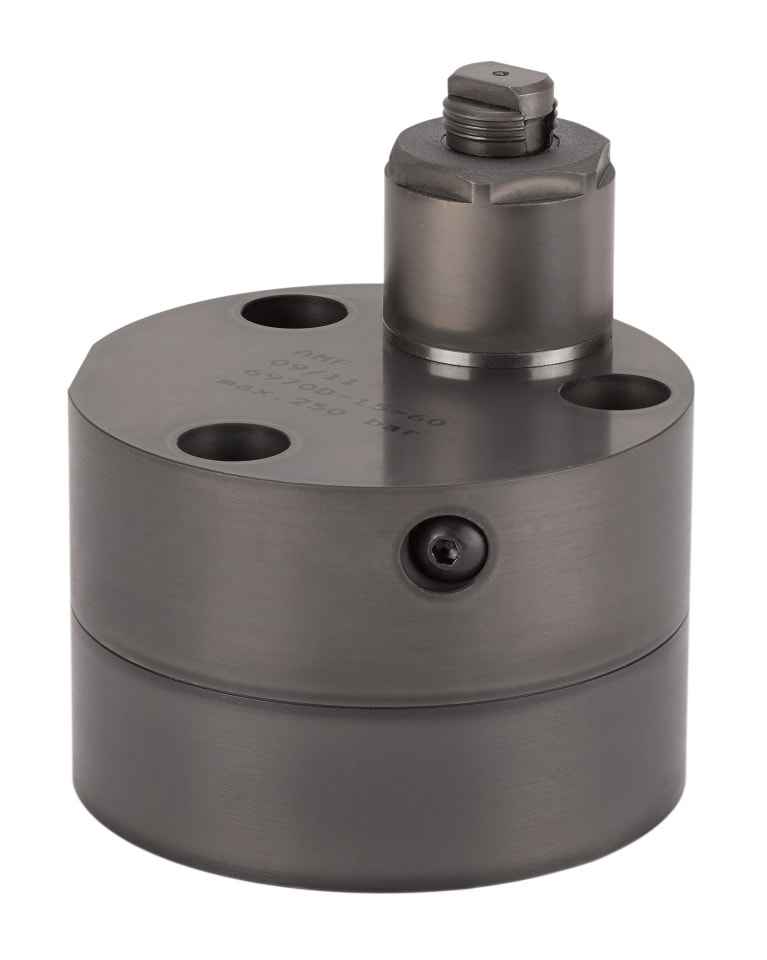

Hidraulinis nuspaudžiantysis užspaudimo elementas labiausiai tinka naudoti su sudėtingos formos ruošiniais.
Po to kai elementai yra įtvirtinami į vietas, gali būti vykdomas patikimas 5-pusis apdirbimas.
Ruošiniai gali būti surinkti arba išimti automatiškai su surinkimo įtaisais.
Ypatybės:
Dvi užspaudimo dalys yra lygiagrečios, taip garantuojama kontaktą su visu paviršiumi, bet kurioje tvirtinimo varžto padėtyje. Tas garantuoja didelę užspaudimo jėgą su mažu nusidėvėjimu. Elastinis žiedas laiko užspaudimo dalis kartu ir sandarina, kad nepatektų į vidų drožlių. Priklausomai nuo medžiagos, užspaudimo skylėje yra įspausti dantys, naudojant daugiau arba mažiau jėgos, taip garantuojant teisingą dydį. Įmontuotos plokštės spyruoklė pasiekia nuspaudimą maždaug 0,2 mm.
Integruota oro jungtis yra užspaudimo vietos valymui. Nuputimas gali būti naudojamas kaip tvirtinimo patikrinimas aklinose skylėse.
Įtempimo varžtas turi kardo formą pagerintam ruošinių centravimui. Pilnos užspaudimo dalys / laikymo varžtas gali būti pasukti, kad būtų optimali jėga į ruošinio centrą gali būti nustatyta ir užrakinta. Reguliuojant užspaudimo dalis neleidžiama perkrauti užspaudimo skyles su mažu užspaudimo žiedu.
Nuspaudžiantis užspaudimo elementas yra ir kontaktinis paviršius ruošiniui.
Kontaktinis paviršius yra padengtas sunkiuoju metalu, taip padidinant poslinkio jėgas.
Ekscentrinis užspaudimo elementų išdėstymas ypatingai tinka ruošinių užspaudimui su žiediniu kontaktiniu kraštu.
Pastaba:
Šoninės jėgos negali viršytį „leidžiamų horizontalių jėgų“ lentelėje reikšmęs. Taip pat turi būti atkreipas dėmesys ir į radialines jėgas.
Pagal pageidavimą:
Elementai kitokių skylių diametrams.
