Aprašymas
Užsakymo Nr. |
Modelio Nr. | Kontaktinė jėga F1 [N] |
Atraminė jėga esant 70 bar [kN] |
Eiga H [mm] |
Tūris [cm³] |
Md 1 maks. [Nm] |
Q maks. [l/min] |
Svoris [g] |
---|---|---|---|---|---|---|---|---|
552204 | 6944KH-03-2 | 2,2 – 3,8 | 3,0 | 6,5 | 0,8 | 5,4 | 2,5 | 430 |
552205 | 6944KH-04-2 | 2,2 – 3,8 | 4,0 | 8,0 | 1,4 | 10,0 | 2,5 | 545 |
552206 | 6944KH-05-2 | 3,6 – 5,2 | 5,5 | 8,0 | 1,5 | 16,5 | 2,5 | 708 |
552207 | 6944KH-10-2 | 5,1 – 6,7 | 10,0 | 10,0 | 1,8 | 30,0 | 2,5 | 1029 |

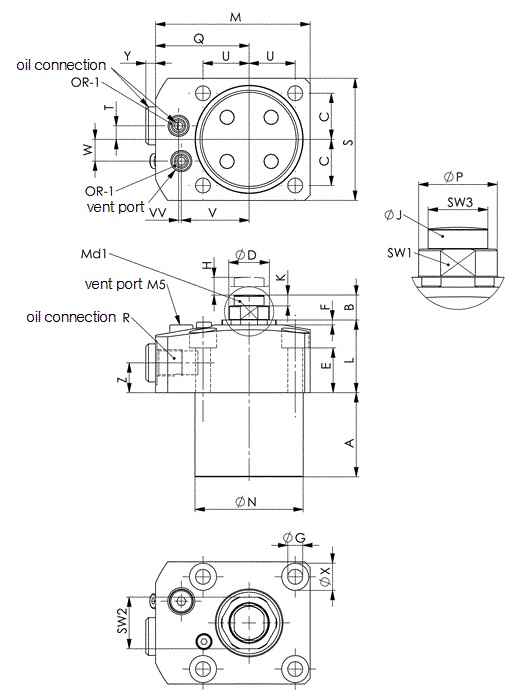

Matmenys:
Užsakymo Nr. |
Modelio Nr. | A | B | C | dia. D | E | F | dia. G | dia. J | K | L | M | dia. N | dia. P | Q | R | S | T | U | V | W | dia. X | Y | Z | SW1 | SW2 | SW3 | VV | OR-1 O-formos žiedo Užsakymo Nr. |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
552204 | 6944KH-03-2 | 21,0 | 9,0 | 11,5 | 10 | 19,0 | 1,7 | 4,5 | 9,0 | 3,0 | 28 | 50,0 | 29,9 | 9,5 | 30,5 | G1/8 | 34 | 3 | 15,0 | 20,5 | 7 | 8 | 3,6 | 11 | 8 | 13 | 8 | – | 161802 |
552205 | 6944KH-04-2 | 27,5 | 10,5 | 15,7 | 12 | 18,0 | 1,7 | 4,5 | 11,5 | 3,5 | 25 | 52,0 | 35,9 | 11,5 | 32,0 | G1/8 | 40 | 5 | 15,7 | 23,5 | 8 | 8 | 3,6 | 11 | 10 | 15 | 10 | – | 161802 |
552206 | 6944KH-05-2 | 31,0 | 11,0 | 17,0 | 15 | 16,5 | 1,8 | 5,5 | 12,5 | 4,0 | 25 | 57,0 | 39,9 | 14,5 | 34,5 | G1/8 | 45 | 5 | 17,0 | 26,0 | 8 | 10 | 3,6 | 11 | 13 | 19 | 11 | 1 | 161802 |
552207 | 6944KH-10-2 | 39,0 | 11,0 | 20,0 | 16 | 16,5 | 1,8 | 5,5 | 12,5 | 4,0 | 25 | 64,5 | 47,9 | 15,5 | 39,0 | G1/8 | 51 | – | 20,0 | 30,0 | 11 | 10 | 3,6 | 11 | 13 | 21 | 11 | 2 | 161802 |
Užsakymo Nr. | Modelio Nr. | c | g | dia. k | dia. n | t | u | v | w | vv | BB | dia. CC | DD | EE | dia. FF | GG | dia. JJ | OR-2 O-formos žiedo Užsakymo Nr. |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
552204 | 6944KH-03-2 | 11,5 | M4 | 3 | 30 | 3 | 15,0 | 20,5 | 7 | – | 5,0 | 4,5 | 1,93 | 0,5 | 3,5 | M6 | 9,0 | 552155 |
552205 | 6944KH-04-2 | 15,7 | M4 | 3 | 36 | 5 | 15,7 | 23,5 | 8 | – | 4,8 | 6,2 | 1,8 | 0,7 | 4,9 | M8 | 11,5 | 552245 |
552206 | 6944KH-05-2 | 17,0 | M5 | 3 | 40 | 5 | 17,0 | 26,0 | 8 | 1 | 9,0 | 8,2 | 2,5 | 1,0 | 5,9 | M10 | 12,5 | 552174 |
552207 | 6944KH-10-2 | 17,5 | M5 | 3 | 48 | – | 20,0 | 30,0 | 11 | 2 | 9,0 | 8,2 | 2,5 | 1,0 | 5,9 | M10 | 12,5 | 552174 |
Elementas su didelėmis apkrovos galimybėmis ir mažu aukščiu. Alyvos slėgis: normaliomis sąlygomis yra apatinėje padėtyje. Uždėjus apkrova, atraminis kaištis remiasi į ruošinį su maža spyruoklės jėga. Spyruoklinė jėga kinta pagal kištuko eigą. Kintant hidrauliniam slėgiui, atraminis kaištis yra hidrauliškai užspaustas. Atleidus slėgį, atraminis kaištis grįžta į normalią padėtį. Labai didelės atraminės jėgos garantuoja optimalią gamybos kokybę.
Pastaba:
Atraminis kaištis turi apsaugotas nuo purvo ir skysčio, naudojant fiksavimo sraigtą. Prieš pradedant darbą reikia įsitikinti, kad sistema yra pilnai nuorinta. To neatlikimas gali sugadinti mechanizmą. Vedinimo skylė turi būti prijungta. Per ją negali būti įsiurbta jokio aušinimo skysčio.
Atraminės jėgos turi būti suderintos prie užspaudimo jėgos, kad būtų kompensuojamos visos apdirbimo jėgos.
Atraminė jėga visuomet turėtų būti bent jau dvigubai didesnė negu užspaudimo.
