Aprašymas
| Užsakymo Nr. |
Modelio Nr. | Stūmimo jėga esant 100 bar [kN] |
Stūmimo jėga esant 500 bar [kN] |
Eiga H [mm] |
Tūris [cm³] |
Stūmoklio dia. [mm] |
Stūmoklio plotas [cm²] |
Md maks. [Nm] |
Min. spyruoklės jėga [N] |
Svoris [g] |
|---|---|---|---|---|---|---|---|---|---|---|
| 60129 | 6930-05 | 1,1 | 5,5 | 10 | 1,1 | 12 | 1,1 | 40 | 45 | 80 |
| 60137 | 6930-08 | 2,0 | 10,0 | 12 | 2,4 | 16 | 2,0 | 50 | 70 | 140 |
| 60145 | 6930-12 | 3,0 | 15,5 | 15 | 4,7 | 20 | 3,1 | 60 | 105 | 230 |
| 60152 | 6930-20 | 4,9 | 24,5 | 16 | 7,8 | 25 | 4,9 | 80 | 145 | 410 |
| 60160 | 6930-32 | 8,0 | 40,0 | 20 | 16,0 | 32 | 8,0 | 225 | 270 | 970 |

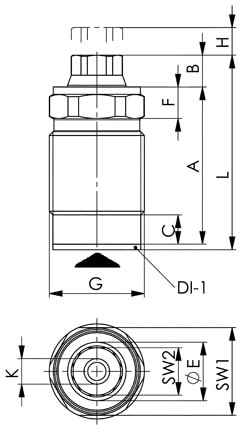

Matmenys:
| Užsakymo Nr. |
Modelio Nr. | A | B | C | dia. E | F | G | K x gylis | L | P min. | P maks. | SW1 | SW2 | T maks. | U min. | dia. W maks. | DI-1 Tarpinės Užsakymo Nr. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 60129 | 6930-05 | 35,0 | 9,0 | 7 | 12 | 6 | M22x1,5 | M6x6 | 45,5 | 16 | 29 | 19 | 10 | 8 | 25 | 12 | 182162 |
| 60137 | 6930-08 | 43,0 | 8,5 | 8 | 16 | 9 | M26x1,5 | M6x6 | 53,0 | 20 | 34 | 24 | 13 | 9 | 30 | 16 | 182170 |
| 60145 | 6930-12 | 53,0 | 11,5 | 8 | 20 | 10 | M30x1,5 | M8x8 | 66,0 | 24 | 43 | 30 | 17 | 9 | 38 | 20 | 182188 |
| 60152 | 6930-20 | 55,5 | 11,5 | 11 | 25 | 12 | M38x1,5 | M8x8 | 69,0 | 28 | 44 | 36 | 19 | 11 | 45 | 25 | 182196 |
| 60160 | 6930-32 | 82,5 | 13,5 | 12 | 32 | 15 | M48x1,5 | M12x12 | 98,5 | 42 | 68 | 46 | 24 | 13 | 57 | 30 | 182204 |

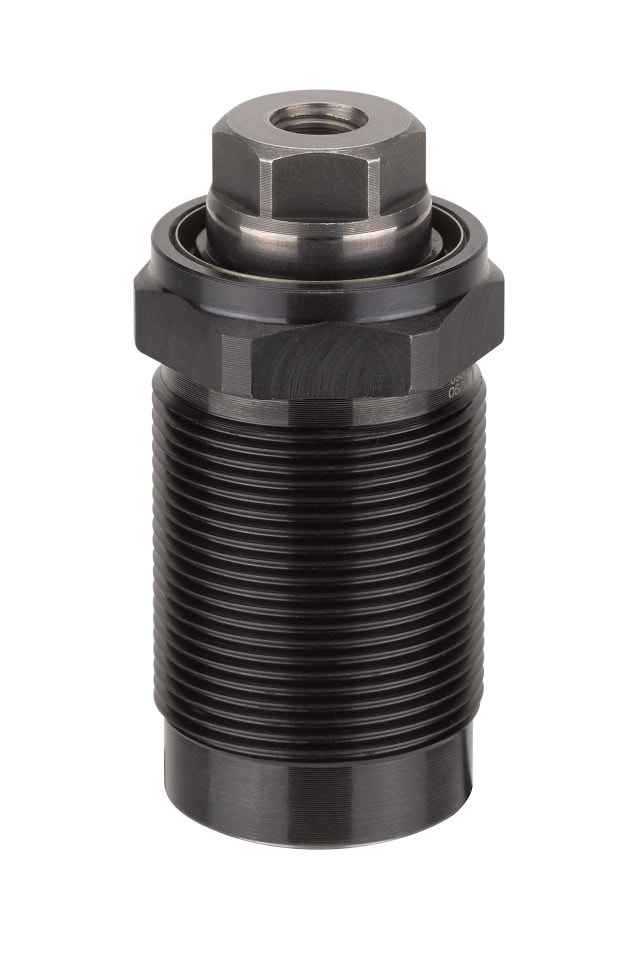

Cilindrinis vamzdis iš juodinto plieno. Stūmoklis ir švaistiklio korpusas yra grūdinti ir gruntuoti. Valytuvas ant švaistiklio, su plastikiniu dangteliu žemutiniam cilindro sandarinimui. Alyvos padavimas per alyvos kanalą įrenginio korpuse.

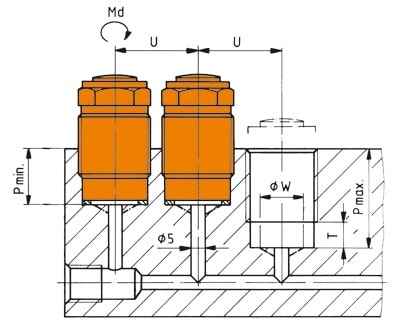

Naudojimas:
Šie cilindrai gali būti naudojami visuose užspaudimo įrenginiuose. Idealu slėgio tolerancijų kompensavimui keliuose įrenginiuose ir pozicionavimui, laikymui ar atleidimui ir ruošinių užspaudimui.
Ypatybės:
Mažos dimensijos, gali būti įmontuojami šalia vienas kito.
Pastaba:
Šių cilindrų stūmokliai negali būti apkrauti susitraukusioje padėtyje. Saugoti nuo agresyvių tepalų ir aušinimo skysčių. Sandarinimo paviršius turi būti tinkamu kampu ir lygus.
