Aprašymas
| Užsakymo Nr. |
Modelio Nr. | Stūmimo jėga esant 100 bar [kN] |
Stūmimo jėga esant 500 bar [kN] |
Eiga H [mm] |
Tūris [cm³] |
Stūmoklio dia. [mm] |
Stūmoklio plotas [cm²] |
Md maks. [Nm] |
Min. spyruoklės jėga [N] |
Svoris [g] |
|---|---|---|---|---|---|---|---|---|---|---|
| 60095 | 6929-02×05 | 0,5 | 2,5 | 5 | 0,25 | 8 | 0,5 | 10 | 24 | 15 |
| 60103 | 6929-02×10 | 0,5 | 2,5 | 10 | 0,50 | 8 | 0,5 | 10 | 24 | 25 |
| 60046 | 6929-05 | 1,1 | 5,5 | 10 | 1,10 | 12 | 1,1 | 40 | 45 | 80 |
| 60053 | 6929-08 | 2,0 | 10,0 | 12 | 2,40 | 16 | 2,0 | 50 | 70 | 140 |
| 60061 | 6929-12 | 3,0 | 15,5 | 15 | 4,70 | 20 | 3,1 | 60 | 105 | 220 |
| 60079 | 6929-20 | 4,9 | 24,5 | 16 | 7,80 | 25 | 4,9 | 80 | 145 | 390 |
| 60087 | 6929-32 | 8,0 | 40,0 | 20 | 16,00 | 32 | 8,0 | 225 | 270 | 930 |

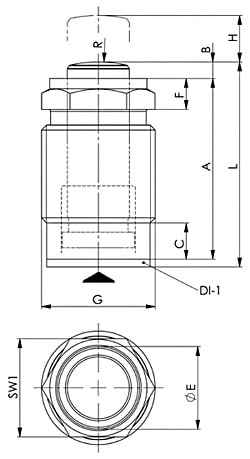

Matmenys:
| Užsakymo Nr. |
Modelio Nr. | A | B | C | dia. E | F | G | L | P min. | P maks. | R | SW1 | T maks. | U min. | dia. W maks. | DI-1 Tarpinės Užsakymo Nr. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 60095 | 6929-02×05 | 27,0 | 1,0 | 4 | 5 | 4 | M12x1,5 | 29,0 | 12 | 23 | 6 | 11 | – | 15 | – | 120105 |
| 60103 | 6929-02×10 | 40,0 | 1,0 | 4 | 5 | 4 | M12x1,5 | 42,0 | 12 | 36 | 6 | 11 | – | 15 | – | 120105 |
| 60046 | 6929-05 | 35,0 | 2,0 | 7 | 12 | 6 | M22x1,5 | 38,5 | 16 | 29 | 25 | 19 | 8 | 25 | 12 | 182162 |
| 60053 | 6929-08 | 43,0 | 2,0 | 8 | 16 | 9 | M26x1,5 | 46,5 | 20 | 34 | 35 | 24 | 9 | 30 | 16 | 182170 |
| 60061 | 6929-12 | 53,0 | 2,0 | 8 | 20 | 10 | M30x1,5 | 56,5 | 24 | 43 | 50 | 30 | 9 | 38 | 20 | 182188 |
| 60079 | 6929-20 | 55,5 | 2,5 | 11 | 25 | 12 | M38x1,5 | 60,0 | 28 | 44 | 70 | 36 | 11 | 45 | 25 | 182196 |
| 60087 | 6929-32 | 82,5 | 2,5 | 12 | 32 | 15 | M48x1,5 | 87,5 | 42 | 68 | 100 | 46 | 13 | 57 | 30 | 182204 |

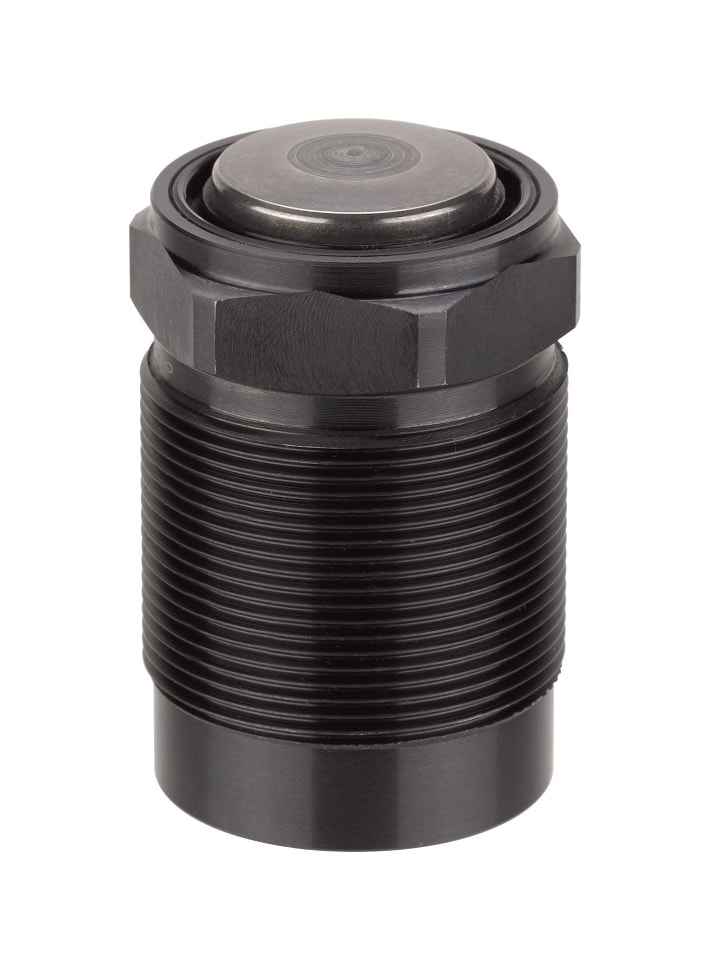

Cilindrinis vamzdis iš plieno ir juodintas. Stūmoklis ir švaistiklio korpusas grūdinti ir gruntuoti. Valytuvas ant švaistiklio, su plastikiniu dangteliu cilindro apačios sandarinimui. Modelio nr. 6929-02×05 ir 6929-02×10 sandarinimas su vario žiedu. Alyvos padavimas per kanalą įrenginio korpuse.
Naudojimas:

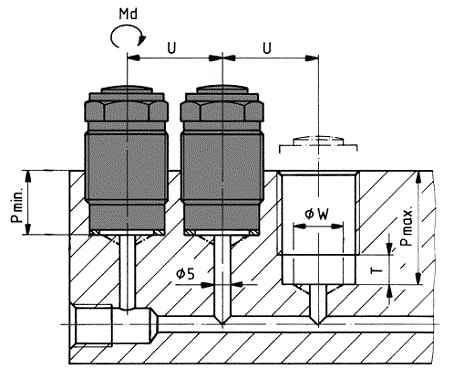

Šie cilindrai su sriegiu gali būti naudojami visuose užspaudimo įrenginiuose. Idealus slėgio tolerancijų kompensavimui keliuose įrenginiuose bei pozicionavimui, laikymui ar atleidimui ir ruošinių užspaudimui.
Pastaba:
Šių cilindrų stūmokliai negali būti apkrauti susitraukusioje padėtyje. Apsaugoti nuo agresyvių tepalų ir aušinimo skysčių. Sandarinimo paviršius turi būti tinkamu kampu ir lygus. Dydžiams 02×05 ir 02×10, vidinis stabdys švaistiklyje nėra galimas dėl konstrukcijos dydžio. Todėl nenaudoti cilindro be ruošinio, nes jo spyruoklė gali sulūžti arba prarasti jėgą.
