Aprašymas
| Užsakymo Nr. |
Modelio Nr. | Stūmimo jėga esant 100 bar [kN] |
Stūmimo jėga esant 500 bar [kN] |
Tūris [cm³] |
Eiga H [mm] |
Stūmoklio dia. [mm] |
Stūmoklio plotas [cm²] |
Min. spyruoklės jėga [N] |
Svoris [g] |
|---|---|---|---|---|---|---|---|---|---|
| 60111 | 6929-03×10 | 0,5 | 2,5 | 0,5 | 10 | 8 | 0,5 | 24 | 80 |

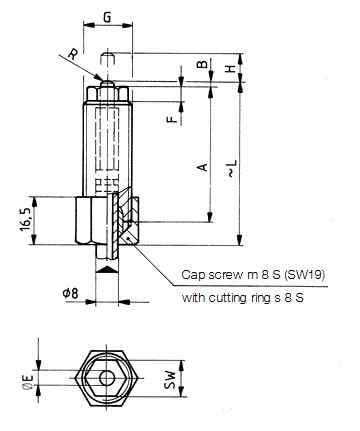

Matmenys:
| Užsakymo Nr. |
Modelio Nr. | A | B | dia. E | F | G | ~L | R | SW |
|---|---|---|---|---|---|---|---|---|---|
| 60111 | 6929-03×10 | 48 | 1 | 5 | 6 | M16x1,5 | 57 | 6 | 13 |
Dizainas:

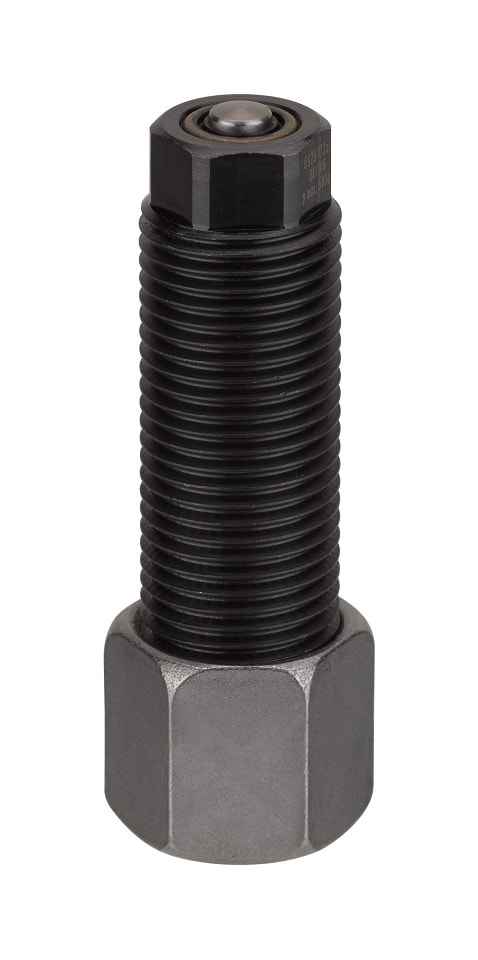

Cilindrinis vamzdis iš plieno ir juodintas. Stūmoklis ir jo korpusas grūdintas ir gruntuotas. Valytuvas ant stūmoklio strypo, jungiamoji veržlė su įpjaunamu žiedu. Alyvos padavimas per srieginę jungtį.
Ypatybės:

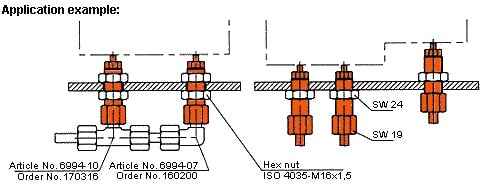

Žarnos ir vamzdžiai gali būti tiesiogiai prisukti ant srieginio cilindro.
Pastaba:
Šių cilindrų stūmokliai negali būti apkrauti susitraukusioje padėtyje. Saugoti nuo agresyvių tepalų ir aušinimo skysčio. Kadangi cilindras neturi jokių stabdžių šlangai, turi būti išankstinis įpjaunamo žiedo paruošimas. Dėl konstrukcijos dydžio vidinis stabdys stūmoklyje nėra galimas. Todėl nepatartina naudoti cilindro be ruošinio, nes spyruoklė gali būti sulaužyta arba sumažinta jos jėga.
