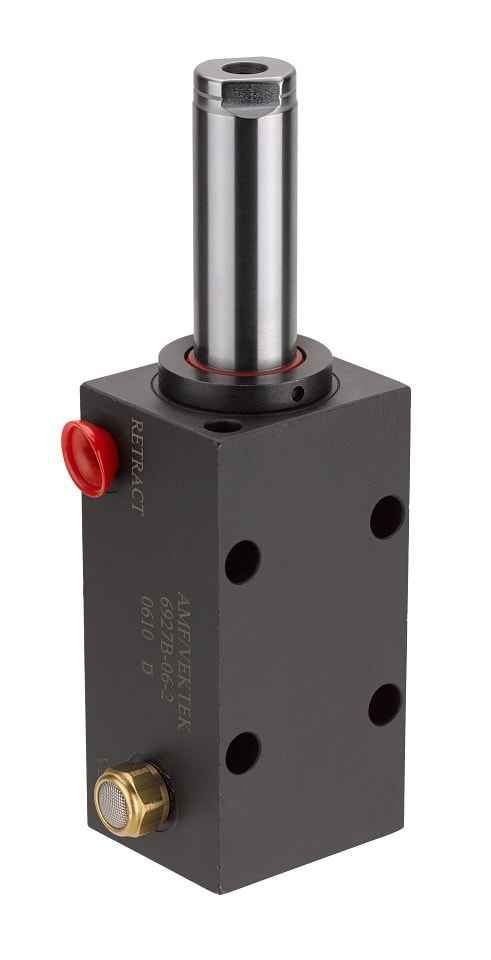

6927B Traukimo cilindras, kvadratinė rūšis

Vienataktis. Su spyruokliniu grąžinimu.
Maks. veikimo slėgis 350 bar.
Dizainas:
Cilindrinis vamzdis iš plieno, grūdintas ir juodintas. Švaistiklis grūdintas ir padengtas chromu. Stūmoklio strypas su vidiniu sriegiu. Valytuvas ant stūmoklio strypo. Alyvos padavimas per srieginę jungtį.

Aprašymas

Užsakymo Nr.	Modelio Nr.	Traukimo jėga esant 350 bar [kN]	Eiga B [mm]	Tūris traukimo [cm³]	Stūmoklio plotis [cm²]	Svoris [g]
68064	6927B-06-1	5,9	25,5	4,4	1,7	1075
68080	6927B-06-2	5,9	51,0	8,8	1,7	1433
68106	6927B-18-1	17,5	25,5	12,7	5,0	1483
68122	6927B-18-2	17,5	51,0	25,4	5,0	1905

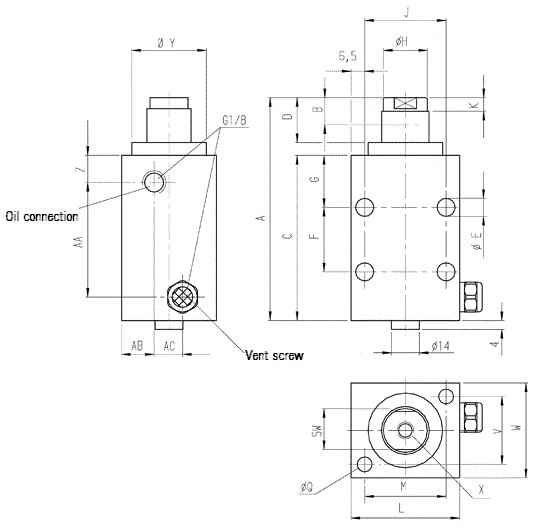

Matmenys:

Užsakymo Nr.	Modelio Nr.	A	C	D	dia. E	F	G	dia. H	J	K	L	M	dia. Q	SW	V	W	X x gylis	dia. Y	Z	AA	AB	AC
68064	6927B-06-1	109,0	69,5	33,5	9	–	26,5	20,1	38	6,5	51,0	38	7	17	31,5	44,5	M8x11	35,0	12,5	41	8	14,5
68080	6927B-06-2	163,5	98,5	59,0	9	41	26,5	20,1	38	6,5	51,0	38	7	17	31,5	44,5	M8x11	35,0	12,5	70	8	14,5
68106	6927B-18-1	111,0	69,5	35,5	9	–	26,5	28,2	51	9,0	63,5	48	9	25	35,5	51,0	M12x13	44,5	12,5	41	8	17,5
68122	6927B-18-2	165,0	98,5	61,0	9	41	26,5	28,2	51	9,0	63,5	48	9	25	35,5	51,0	M12x13	44,5	12,5	70	8	17,5

Naudojimas:
Universalus traukimo cilindras naudojamas įvairioms paskirtims.
Ypatybės:
Švaistiklis nėra nukreipiamas. Ant švaistiklio galvutės galima tvirtinti išskirtinius pritvirtinimus. Su išilgomis ir skersomis tvirtinimo skylėmis.
Pastaba:
Vienatakčiuose cilindruose yra rizika įsiurbti aušinimo skystį per alsuoklio jungtį. Tokiais atvejais alsuoklio jungtis turi būti vamzdžiais nuvesta į švarią, saugią vietą. Sistema turi būti pilnai nuorinta montavimo metu.
