Aprašymas
| Užsakymo Nr. |
Modelio Nr. | Griovelio plotis | G | Eiga H [mm] |
R | Maks. Užspaudimo jėga [kN] |
Svoris [g] |
|---|---|---|---|---|---|---|---|
| 325373 | 6926Z-12 | 14, 16, 18 | M12 | 20 | G1/4 | 13 | 1430 |
| 325399 | 6926Z-16 | 18, 20, 22, 24 | M16 | 30 | G1/4 | 39 | 3650 |
| 326959 | 6926ZL-16 | 18, 20, 22, 24 | M16 | 40 | G1/4 | 39 | 3950 |

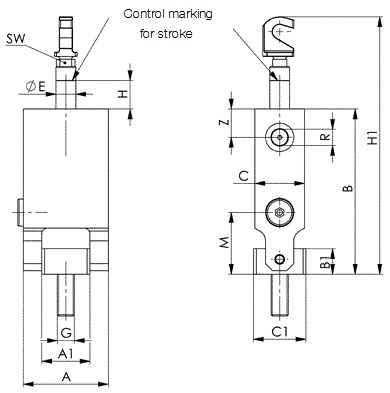

Matmenys:
| Užsakymo Nr. |
Modelio Nr. | A | A1 | B | B1 | C | C1 | dia. E | H1 | M | SW | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 325373 | 6926Z-12 | 60 | 34 | 116,5 | 18 | 35 | 37 | 14 | 161,5-181,5 | 43,5 | 10 | 20 |
| 325399 | 6926Z-16 | 75 | 44 | 154,0 | 25 | 55 | 37 | 20 | 205,0-235,0 | 54,0 | 17 | 25 |
| 326959 | 6926ZL-16 | 75 | 44 | 164,0 | 25 | 55 | 37 | 20 | 215,0-255,0 | 54,0 | 17 | 2 |

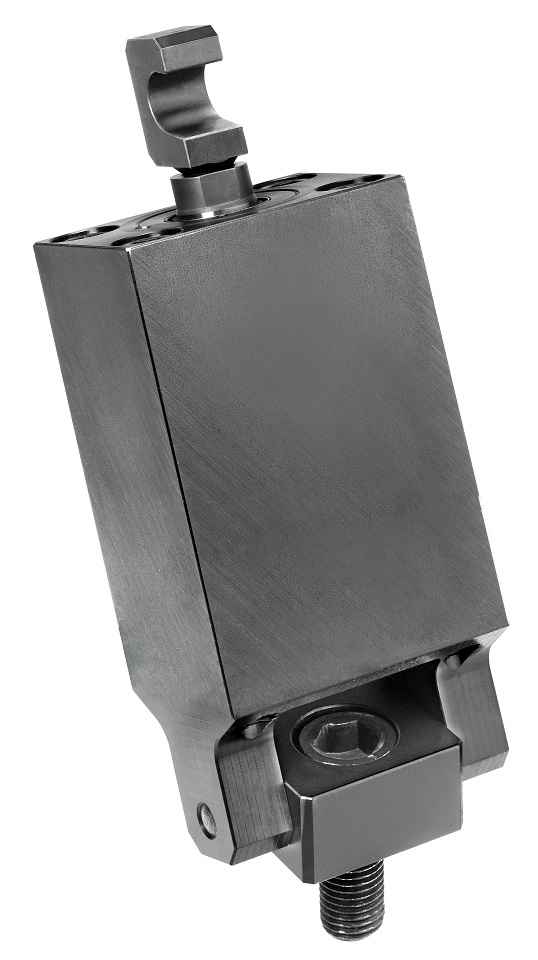

Cilindrinis vamzdis iš juodinto plieno. Stūmoklis ir švaistiklio korpusas yra grūdinti ir gruntuoti. Valytuvas ant švaistiklio. Švaistiklis su vidiniu sriegiu. Alyvos padavimas per srieginę jungtį.
Naudojimas:

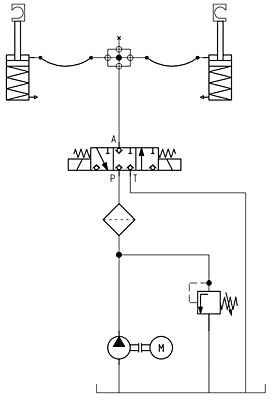

Kablio galas pagrinde yra naudojamas cilindrinių dalių įtempimui – ant darbąstalio ar įrenginio. Grandinės ilgis ir užspaudimo jėga yra iš anksto nustatyti kablio laikiklio naudojant veržlę. Kablio galui tada suteikiamas hidraulinis slėgis, kad įtemptų grandinę. Kontrolinis žymėjimas ant švaistiklio pažymi maks. eigą ir parodo kiek hidraulinis cilindras buvo ištrauktas.
Privalumai:
Tolygus slėgio paskirstymas sumažina ruošinio deformacijas.
